Stardust-Oder das Handwerkzeug der RG-Konstruktion

[GER OK 712]

Hallo Martin, Hallo RG´ler,

Heute möchte ich mit euch praktisch ein Modellboot konstruieren. Richtig die Anwendung üben.
Wir benutzen dazu ein Übungsmodell. Das ist sehr einfach gehalten. Wir haben dadurch wenige Daten zu bearbeiten. Und trotzdem zeigt es uns die Vorgehensweise.

Wir benötigen ein 2D-CAD Programm und FreeShip. In der Version 2,6 werde ich die Dateien erstellen.
Damit müßtet ihr auch mit den russischen Weiterentwickelungen und mit DelfShip die Datei öffnen können.

Fangen wir an.

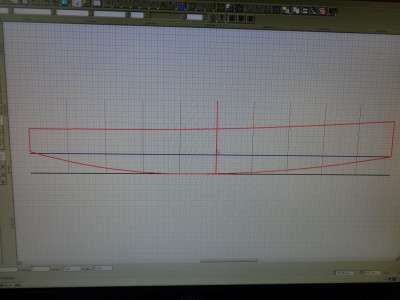

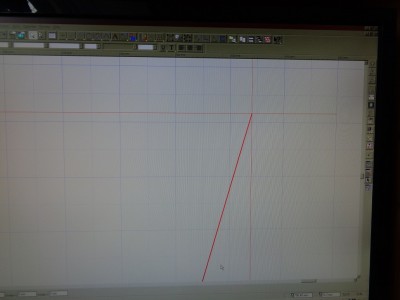

Skizze erstellen;

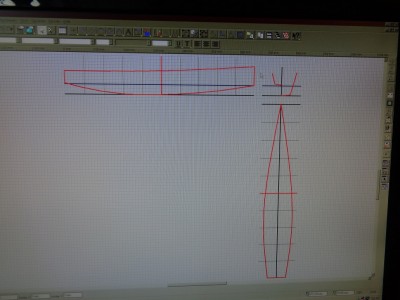

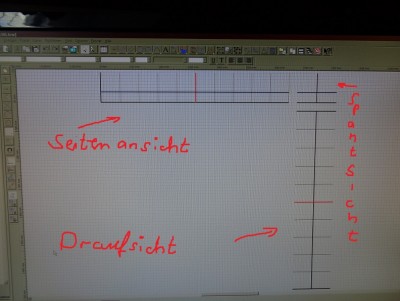

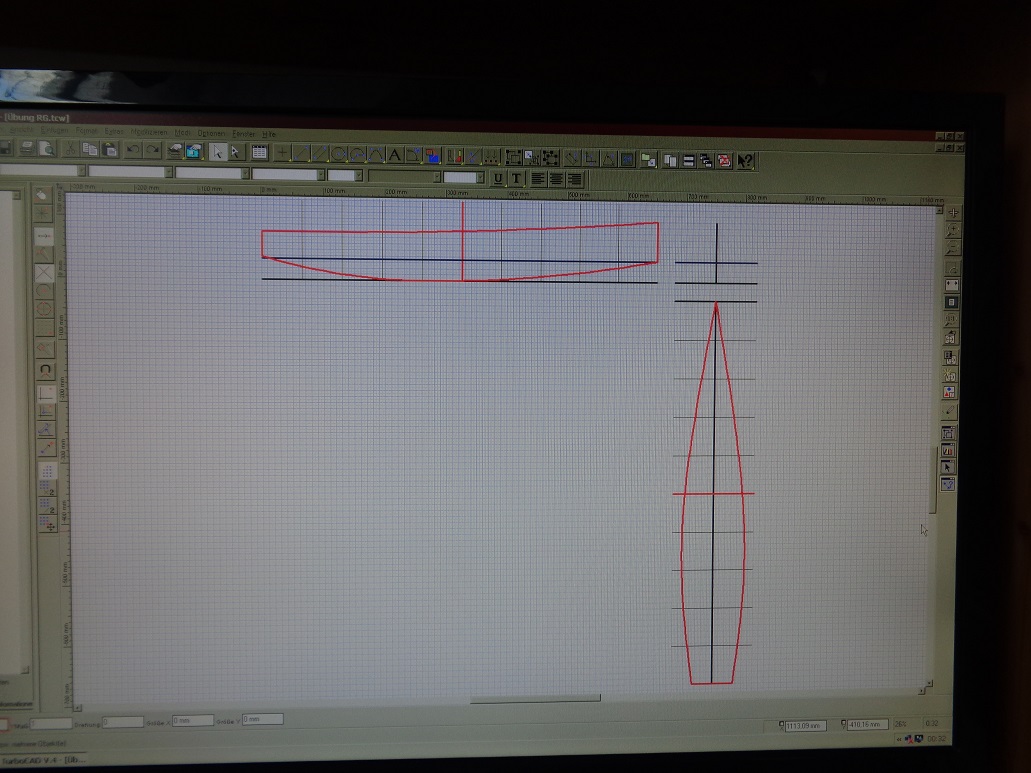

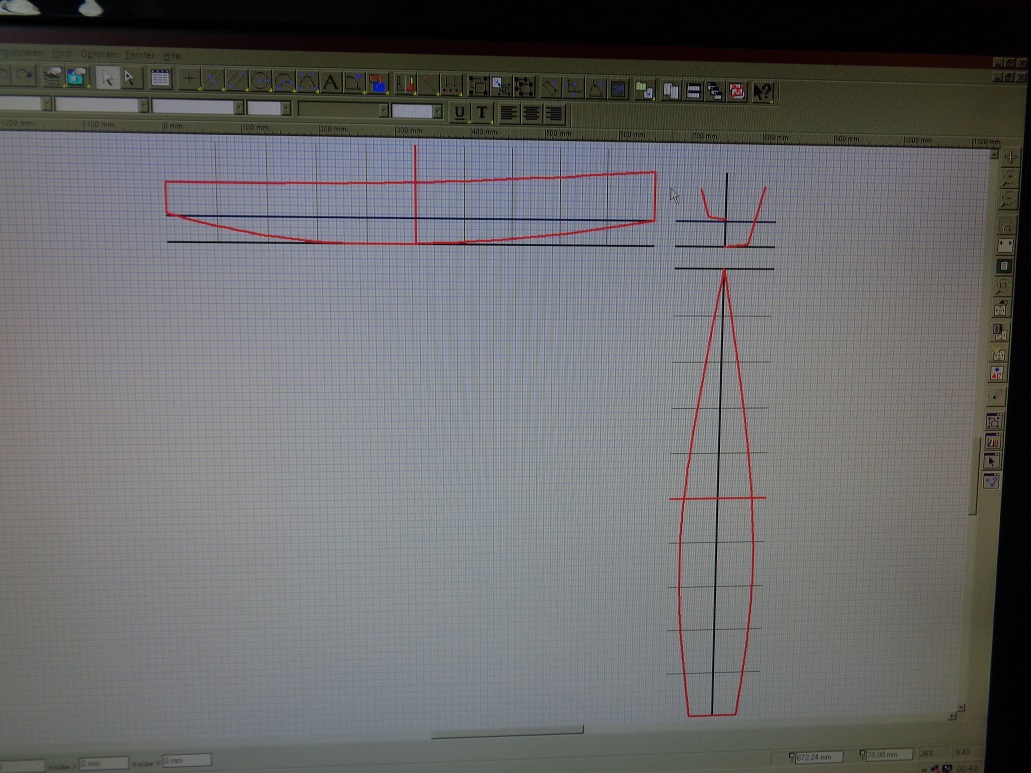

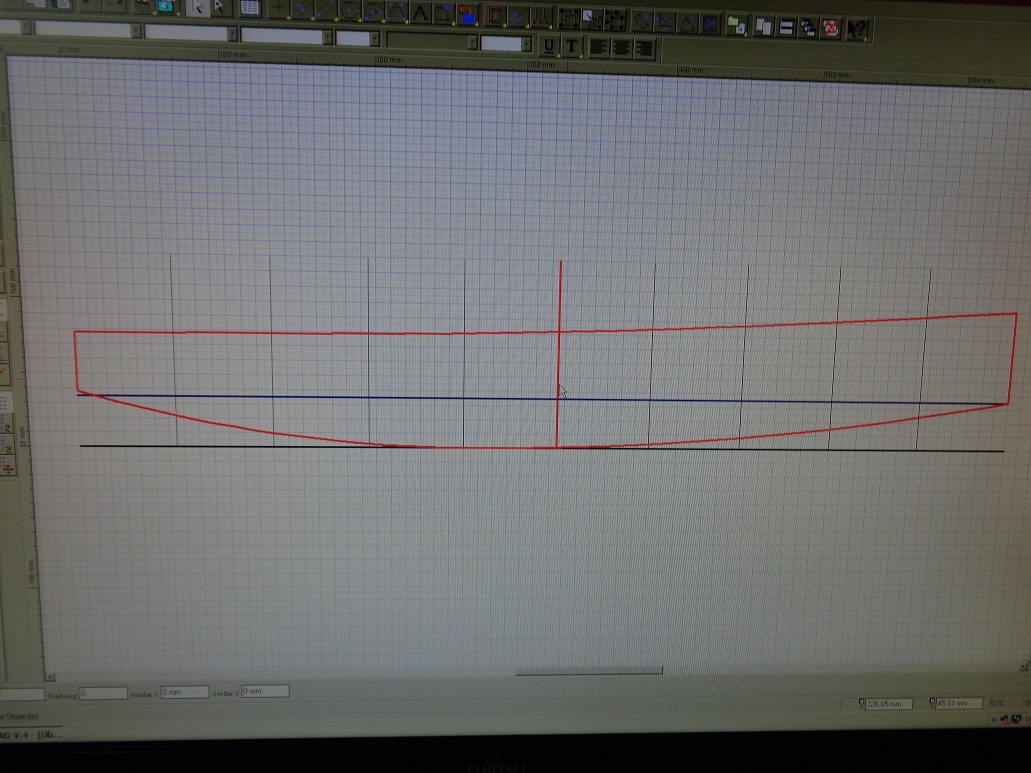

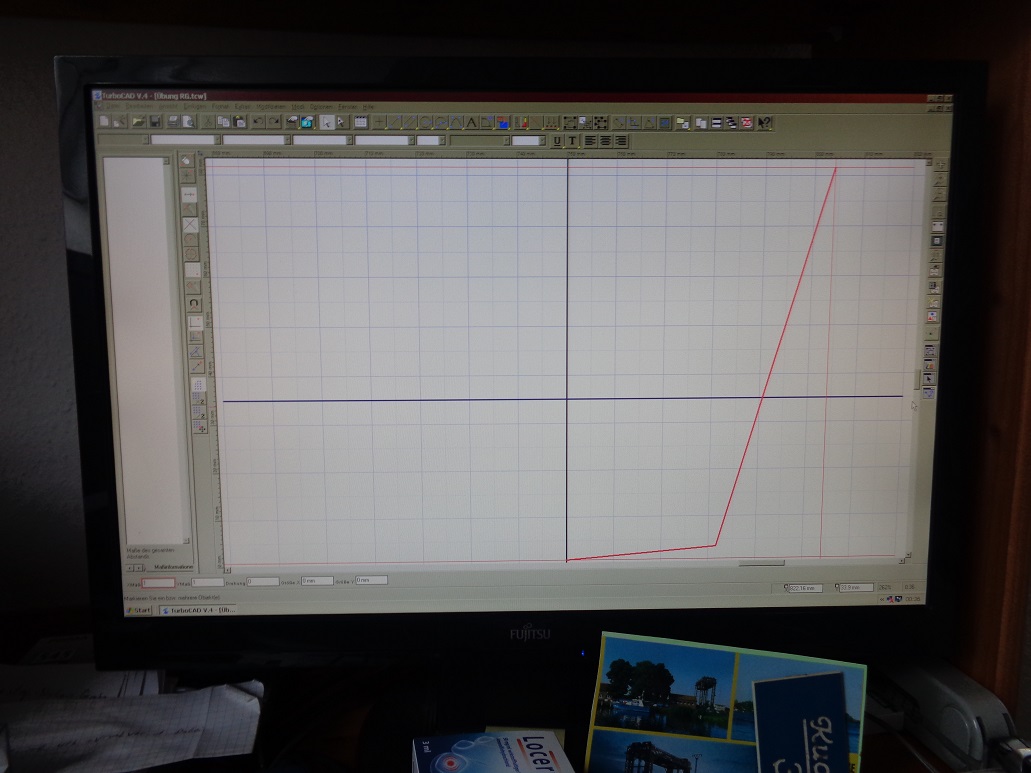

Seitenansicht, Draufsicht und Spantansicht.
Den Inhalt der Ansichten haben wir gestern besprochen.
Wir werden die Anordnungen der Ansichten zueinander in einer besonderen Art vornehmen.
Der kleine Trick ermöglicht es uns die Maßdaten in die einzelne Ansicht zu übertragen ohne Messen zu müßen. Das geht mit der Parallelverschiebung zeichnerisch.

Das Boot soll ein Knickspanter werden. Zwei Planken pro Rumpfseite.

Der Spiegel soll 3mm über der CWL anfangen und 40mm hoch sein.
Der Bug soll 65mm über der CWL hoch sein.

Breite des Rumpfes ca. 120mm

Tiefster Punkt des Kielsprungs bei 260mm.

Bilder folgen........

[GER OK 712]

FreeShip:

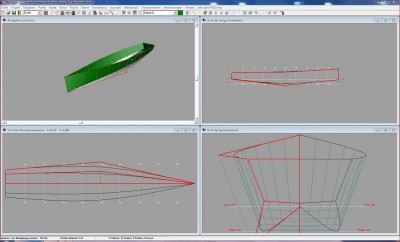

Nun übertragen wir das Boot aus unserer Skizze in das FreeShip-Programm.
Wie schon erwähnt muß jeder Knotenpunkt des Modelliernetzes in FS mit der 2D-Skizze bestimmt werden.

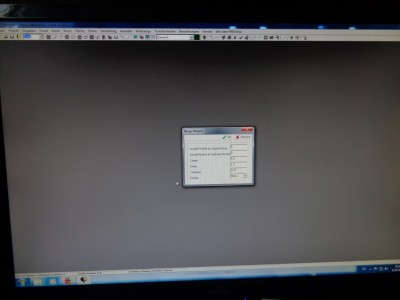

Wir messen die X,Y,Z-Koordinaten in der Skizze aus. Und tragen die ermittelten Werte in FS ein.

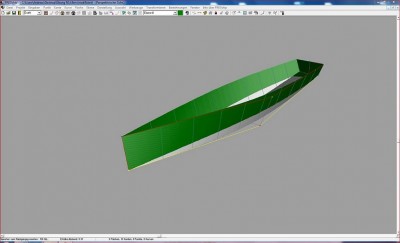

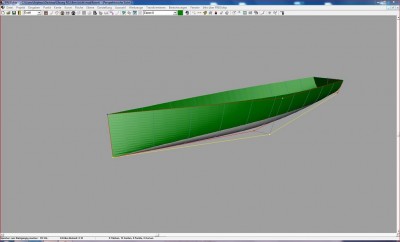

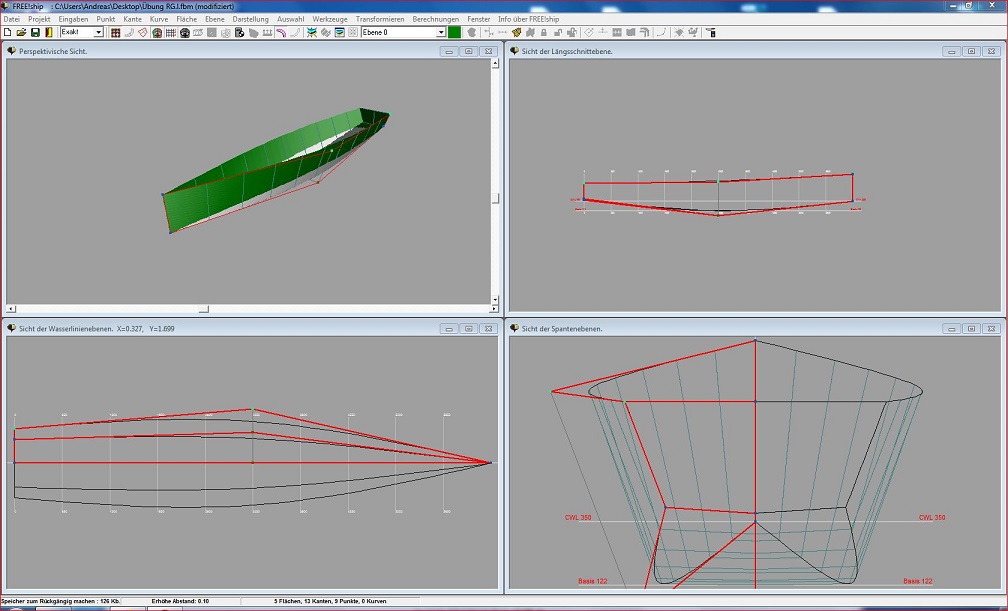

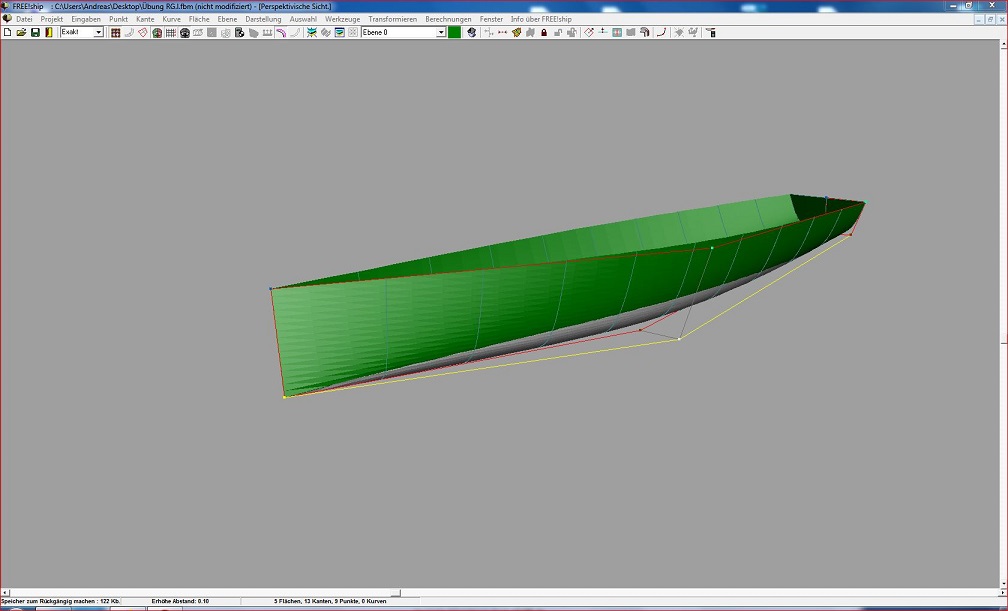

Das Boot nimmt langsam die 3D-Form an.

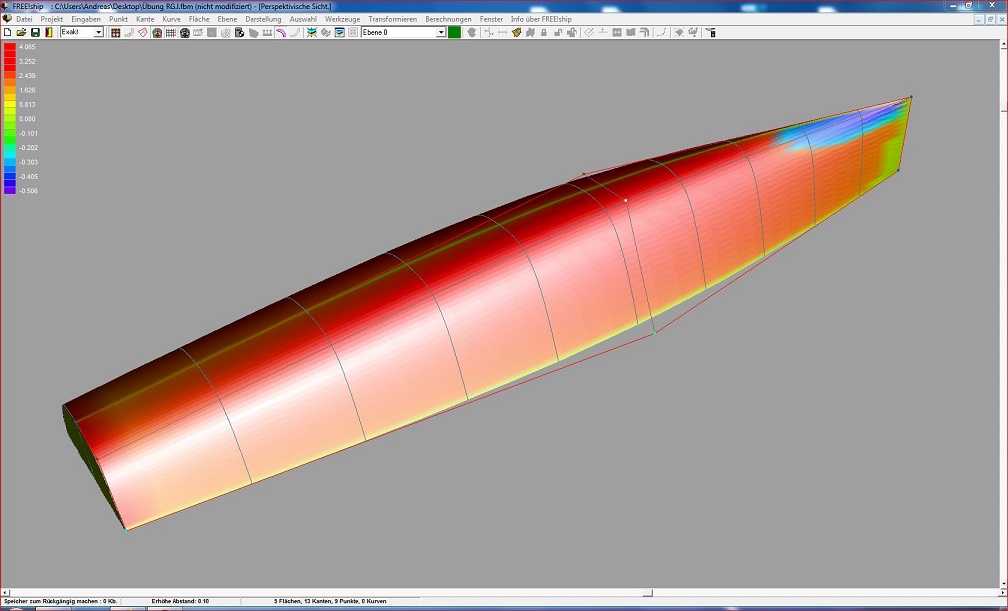

Ihr werdet aus den hydrostatischen Daten unseres Bootes ersehen. Die Verdrängung stimmt überhaupt nicht.
Das so gebaute Boot kann nur ca. 500g tragen.
Nun geht die Nachbesserung los. Tiefgang verändern? Boot Breiter gestalten? Andere Spantform wählen?
Das ist die typische Arbeit eines Bootskonstrukteurs. Das Boot so anzupassen damit die Vorgabeparameter stimmen/eingehalten werden.
Die Arbeitsfolge die ich Euch gezeigt habe ist nur zum Üben und Erklären gedacht. Meine Arbeitsweise weicht davon ab.

Das Ergebnis unseres Bootes weicht von den Vorgabeparametern erheblich ab.
Es muß alles neu Konstruiert werden.
Ein Neuanfang ist nötig. Viel Arbeit? Wie Umgehe ich dies?

Ich beginne meist in FS mit einer groben Vorkonstruktion. Verschiebe/Verändere diese solange bis meine
Vorgabeparameter stimmen. Damit erlebe ich keine Überraschung mehr in der weiteren Konstruktion.
Nun beginne ich mit der 2D-Skizze. Diese nutze ich Hauptsächlich für das genaue Straken des Bootes.
In FS ist mir das Straken viel zu umständlich und ungenau. Besonders im 3D-Druck fallen diese
Fehler auf. (Beulen)

[GER OK 712]

FreeShip und STL-Datei:

Das Ansehen meines konstruierten Bootes im 3D-Fenster in FS ist toll. Aber das in der "Handhalten"
ist noch besser. Aus diesem Grunde nutze ich gern die Exportfunktion.
Ich exportiere eine STL-Datei meiner Konstruktion.

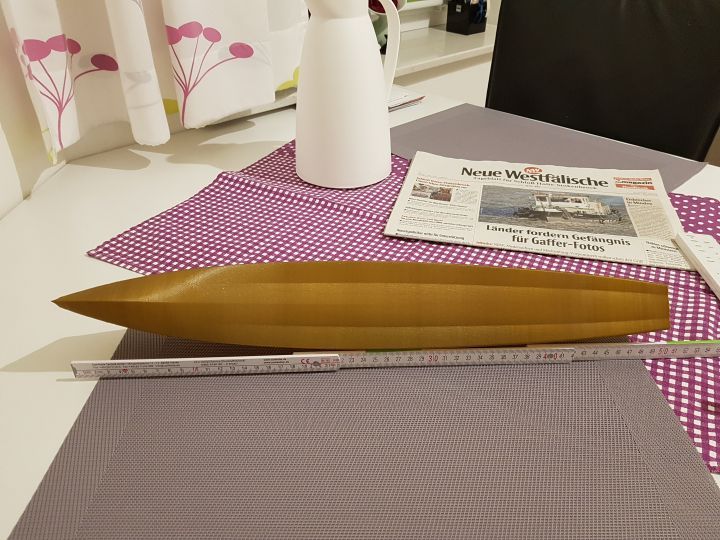

Übernehme diese in meinen Slicer. Dort scaliere ich das Boot auf 200mm herunter und drucke dieses auf dem Spiegel stehend aus. Nun halte ich etwas in der Hand. Ein großartiges Gefühl. Selbst entworfen, gezeichnet
und nun halte ich mein Werk in der Hand..........
Das ist Modellbau, und darum macht mir das soviel Spaß.........

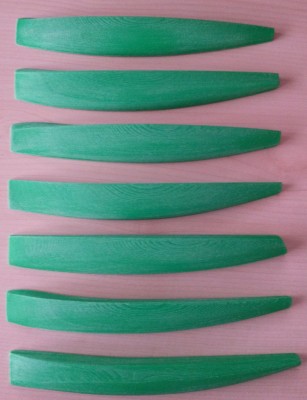

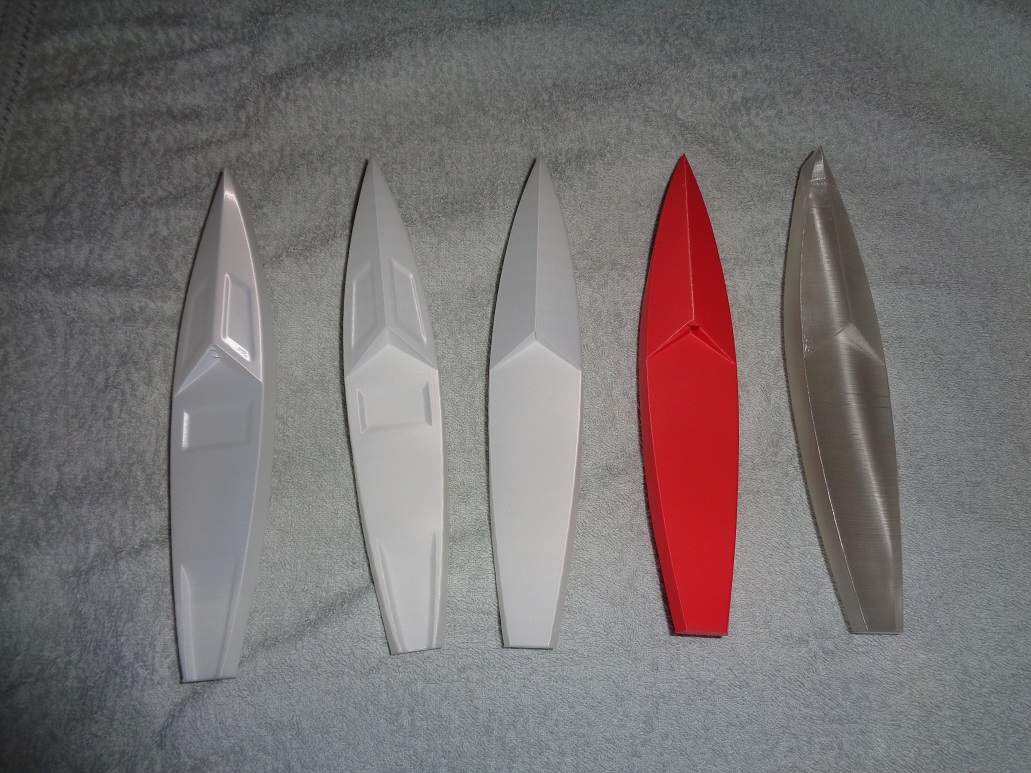

Ich zeige euch noch einige Probestücke ................

Müßt ihr ggf. neues Filament ausprobieren? Oder einen Probedruck? Warum nicht einmal dieses Versuchsobjekt?

[RainerM]

Ja so mache ich das auch gerne.

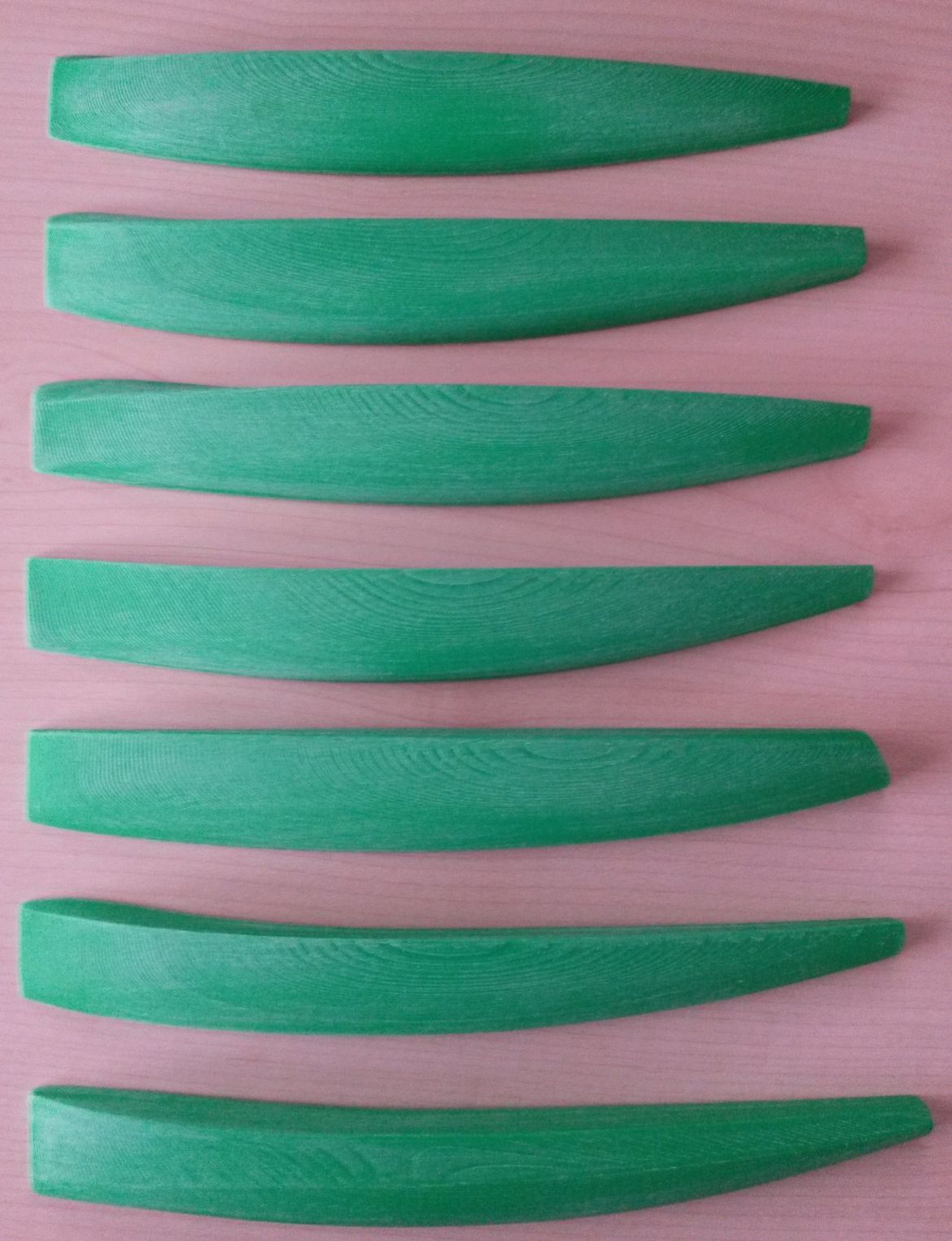

Oftmals reichen mir auch Halbmodelle.

[GER OK 712]

Hallo Rainer,

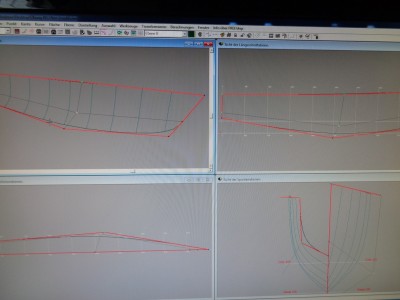

tool zu sehen. Der Konstruktionsablauf Deines Modells. Oben der Konstruktionsbeginn,
und das unterste Boot ist bestimmt die Endfassung.
Ich sehe aber auch die konstruktive Leistung die Du vollbracht hast. Das Ausarbeiten hat Dir bestimmt Spaß gemacht?

[RainerM]

Nein, das sind alles unterschiedliche Modelle von Rümpfen.

[andyhoff]

Servus,

seitdem ich einen Drucker habe mache ich das auch gerne.
In der frühen Entwurfsphase reichen mir da Halbmodelle wie von Rainer gezeigt.
Irgendwann kommt inzwischen aber der switch vom grundlegenden Rumpfdesign in FreeShip zum 'richtigen' 3D-CAD. Hier kommen dann die Feinheiten im Deckslayout ..
Da drucke ich inzwischen sehr gerne ein 50% Modell. Dafür wird der Rumpf in der Mitte geschnitten. Da man jetzt sowieso im 3D-CAD unterwegs ist bereitet das keinen großen Aufwand mehr. Die beiden Hälften werden dann stehend auf dem Mittelspant im Vasenmodus gedruckt. Beide Hälften zusammengeklebt erhält man schon einen sehr guten Eindruck vom Boot mit den ganzen Details.

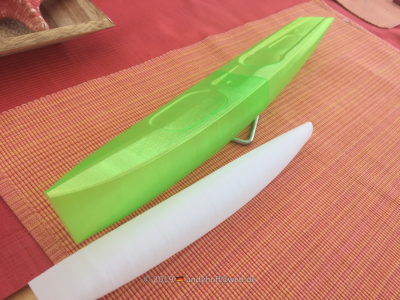

Unten (weiß) manta2019 in 33% .. oben (grün) was neues in 50%

Diese Minimodelle sind richtig putzig und sehr dekorativ. Da könnten sich noch einige ansammeln....

[RainerM]

Ja Andy,
stimme ich dir zu, später mit dem selbst gebauten Drucker sind dann auch

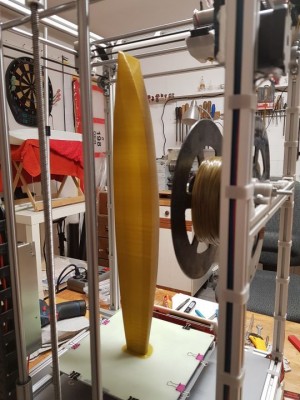

500mm - Komplettmodelle im Vasenmodus möglich. Hier auch mal Sicken im
Deck zu sehen, hatte doch gegen starkes Beulen zu kämpfen. Bei detaillierten
Deckskonstruktionen wie in deinen Modellen beugt man dem gleich von vorn herein
vor.

[GER OK 712]

Hallo Rainer,

Dein selbstgebauter Drucker ist sehr Interessant. 500mm Druckhöhe? Toll..........
Möchtest Du ggf. etwas darüber Erzählen? Deine Konstruktion erläutern?
Diese Art von Drucker hätte ich auch gerne nachgebaut........

[GER OK 712]

Weiter geht es mit diesen kleinen Konstruktionslehrgang.........

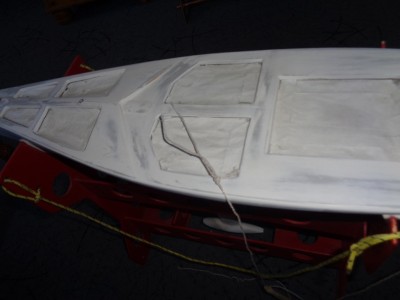

Wir haben nun eine Rumpfschale. Das Deck mit seinen Aufbauten muß nun überlegt werden.
Viele Möglichkeiten.

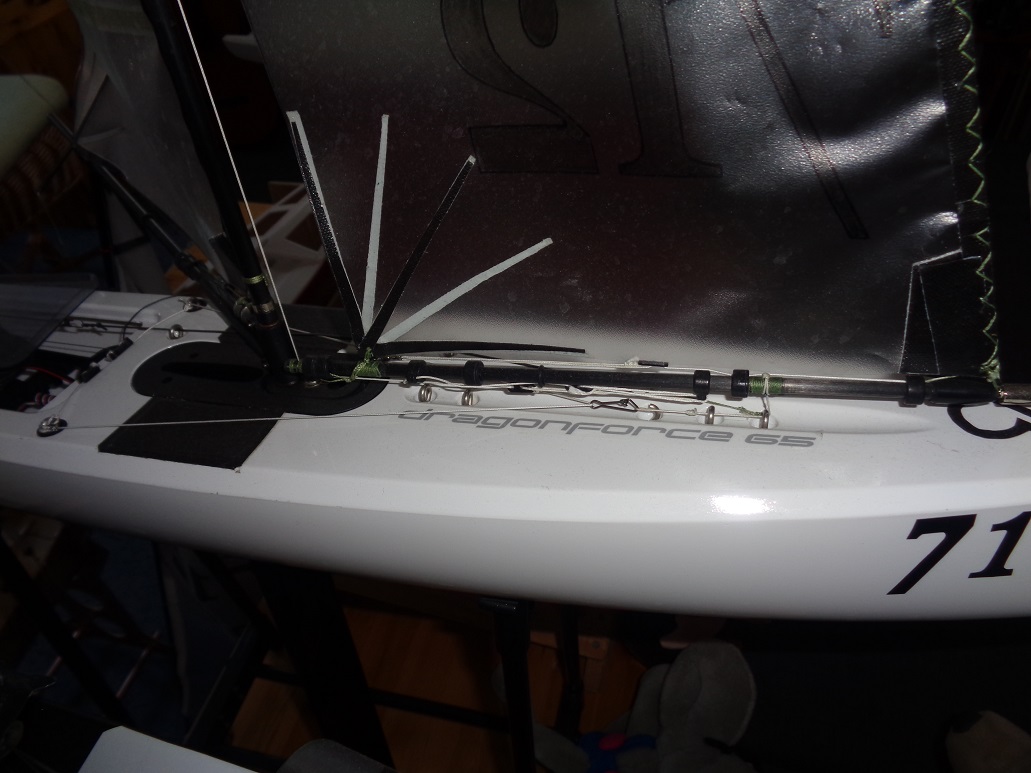

Wie soll das Deck aussehen. Glattes Deck? Die DF als Vorbild.
Das Vordeck erhöht? Ermöglicht Reserveauftrieb nach dem Abtauchen.
Ideen sind gefragt. Das Abschauen von anderen Booten eine gute Vorgehensweise.
Es muß nicht das "Rad" neu Erfunden werden.

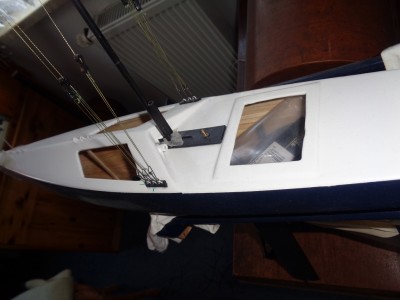

Um ein funktionales Deck zu konstruieren müßen wir einige Aufbauten und deren Lage im Boot festlegen.
Wo steht der Maststuhl (Mast)? Wo ist die Einbauposition des Schwertkastens? Wo wird die Ruderachse
im Rumpf positioniert? An welcher Stelle ist der Zugang in das Innere?

Ihr habt mich erwischt. ----grins----- Diese Überlegungen sollten alle schon im Vorfeld gemacht sein.
Die Konstruktion eines Modellsegelbootes benötigt in der Praxis eine komlett andere Arbeitsreihenfolge.
Andy, hat das schon erwähnt. Er fängt immer in FreeShip mit der Konstruktion an.
Das mache ich auch so. Ich arbeite mit einer groben Vorkonstruktion.
Ist man in der Lage schon auf vorhandene Konstruktionen zurückzugreifen, können diese auch schon recht genau sein. Andy, hat von diesem "Glück" berichtet.

Ich brauchte eine Methode Euch die handwerklichen Grundkenntnisse in einen anschaulichen Weg zu zeigen.
Der 2D-Konstruktionsweg ist von den alten Bootsbaumeistern und unseren alten Modellbootbauern genutzt worden. Der Computer ist damals noch nicht Erfunden. Keine Anwenderprogamme, die einem das Leben leichter machen.
Ein Modellbaufreund sagte einmal zu mir. Ich konstruiere gerade ein neues Boot. "Kästchen-zählen" ist wieder angesagt. Er zeichnet alles auf Millimeterpapier. Und die Kästchen nutzt er zB um die Verdrängung zu ermitteln. Mühselig und Zeitraubend. Ging damals nicht anders.
Heute freue ich mich besonders über die Anwendungsprogramme, FreeShip und Co.
