Schwingrig aus Alupfeilschäften

Moderator: Uwe

Re: Schwingrig aus Alupfeilschäften

Beitrag: #21Beitragvon Donk » 19.08.2019, 18:33


das sieht stark aus Andy!!!! 8-)
Grüße aus Leipzig
Andreas

GER 278 / Slim_65 / Nuraghe_65 / Fr-Sky 2,4GHz
Benutzeravatar
Donk
Administrator
Administrator

Beiträge: 489
Registriert: 18.08.2012, 20:09
Wohnort: Leipzig
Titel: Donk
Segelnummer: 278
Bootstyp: Nuraghe_65

Re: Schwingrig aus Alupfeilschäften

Beitrag: #22Beitragvon hal23562 » 21.10.2019, 16:42

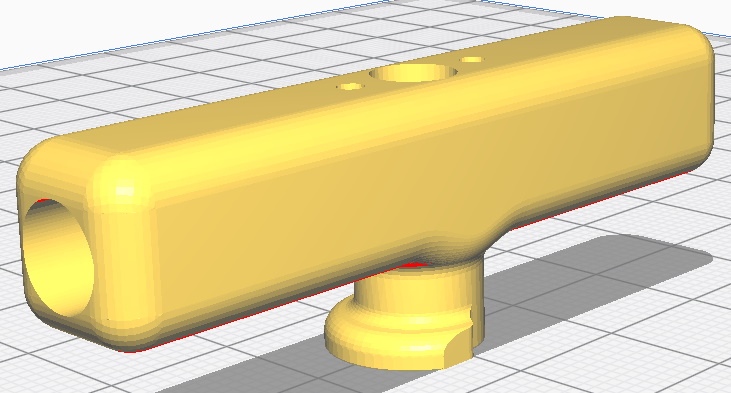

Micha hat geschrieben:Dann fehlen ja nur noch das Mastkreuz - gedrehtes ALU-Teil - ...

Nööö :D

Micha hat geschrieben:... oder werden die weiteren Beschlagteile heutzutage nur noch gedruckt?

... nicht immer, aber immer öfter! :hadbang:

Edit 06.11.2019:
Vergesst dieses monströse Teil! Bloß nicht drucken!
Etwas weiter unten findet ihr bessere und schönere Mastkreuze von mir.

HAL
Zuletzt geändert von hal23562 am 06.11.2019, 15:13, insgesamt 1-mal geändert.
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 518
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963
Bootstyp: Orion Edge Glass 65

Re: Schwingrig aus Alupfeilschäften

Beitrag: #23Beitragvon hal23562 » 28.10.2019, 09:58


Für die, die 1816er Schäfte suchen.
Bei Bogensport-Gärtner gibt es die Easton Jazz 1816 für 2,95 €.

HAL
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 518
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963
Bootstyp: Orion Edge Glass 65

Re: Schwingrig aus Alupfeilschäften

Beitrag: #24Beitragvon hal23562 » 28.10.2019, 19:40


So, ein bischen plaudern mit Andy während der iDM, ein paar kleine Verbesserungen und natürlich ein etwas eleganteres Design: Das neue Mastkreuz für 1816er Pfeilschäfte und 6 mm Mastfuß.
Gemäß Andys Tipp habe ich das Teil auf der Seite liegend mit 30% Infill gedruckt. Gem. Andy wird der Druck so deutlich stabiler, was auch einleuchtet.
Die 20 % Support konnte ich gut entfernen, da alle Bohrungen durchgängig sind.

HAL

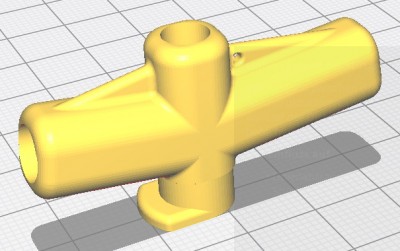

A 1816 Mastkreuz 7,3 V2.jpg
Beide Bäume mit 7° Winkel zur Mastachse

A 1816 Mastkreuz 7,3 V2.stl
(714.73 KiB) 16-mal heruntergeladen

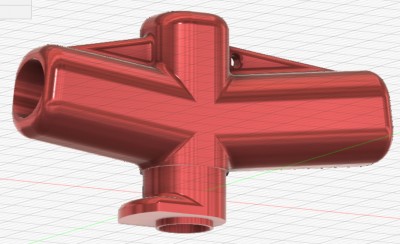

A 1816 Mastkreuz 7,3 V3.jpg
Version mit Auflagering für Kugellager

A 1816 Mastkreuz 7,3 V3.stl
(582.11 KiB) 19-mal heruntergeladen
