Schwingrig aus Alupfeilschäften

[Donk]

das sieht stark aus Andy!!!!

[hal23562]

Dann fehlen ja nur noch das Mastkreuz - gedrehtes ALU-Teil - ...

Nööö

... oder werden die weiteren Beschlagteile heutzutage nur noch gedruckt?

... nicht immer, aber immer öfter!

Edit 06.11.2019:
Vergesst dieses monströse Teil! Bloß nicht drucken!
Etwas weiter unten findet ihr bessere und schönere Mastkreuze von mir.

HAL

[hal23562]

Für die, die 1816er Schäfte suchen.
Bei Bogensport-Gärtner gibt es die Easton Jazz 1816 für 2,95 €.

HAL

[hal23562]

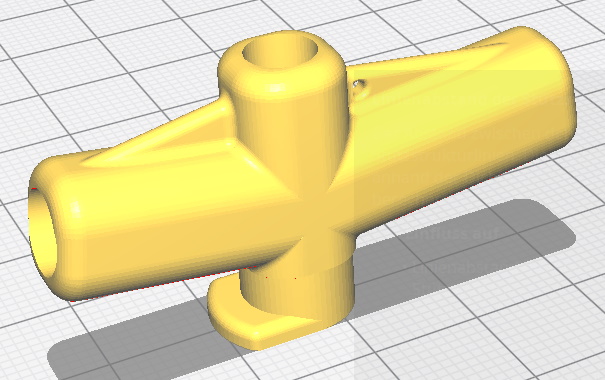

So, ein bischen plaudern mit Andy während der iDM, ein paar kleine Verbesserungen und natürlich ein etwas eleganteres Design: Das neue Mastkreuz für 1816er Pfeilschäfte und 6 mm Mastfuß.
Gemäß Andys Tipp habe ich das Teil auf der Seite liegend mit 30% Infill gedruckt. Gem. Andy wird der Druck so deutlich stabiler, was auch einleuchtet.
Die 20 % Support konnte ich gut entfernen, da alle Bohrungen durchgängig sind.

HAL

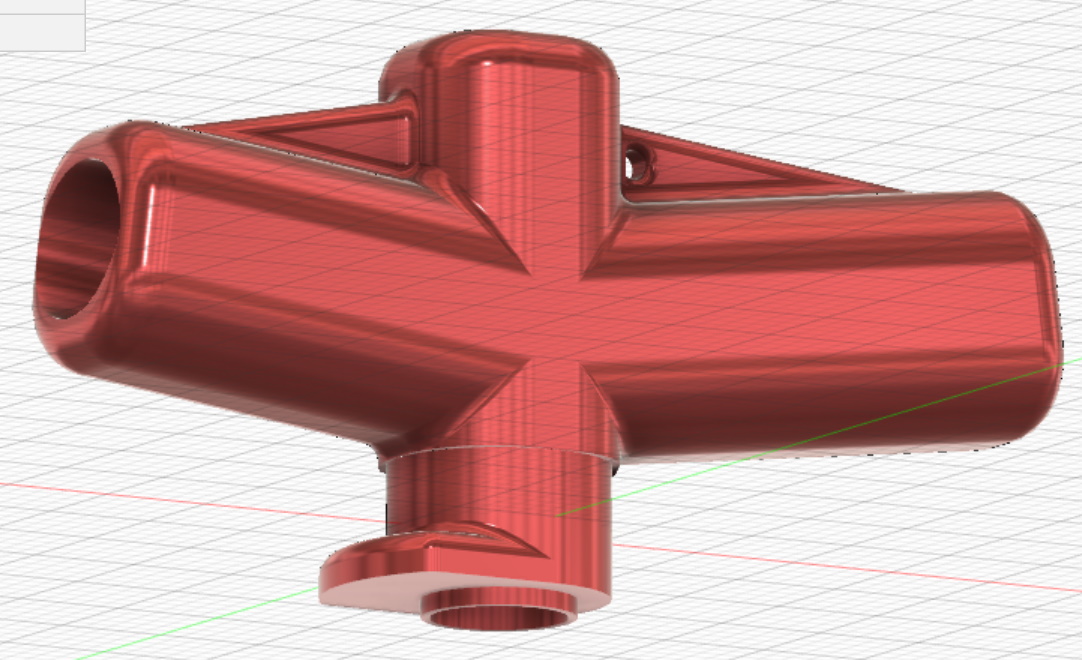

Beide Bäume mit 7° Winkel zur Mastachse

A 1816 Mastkreuz 7,3 V2.stl

(714.73 KiB) 599-mal heruntergeladen

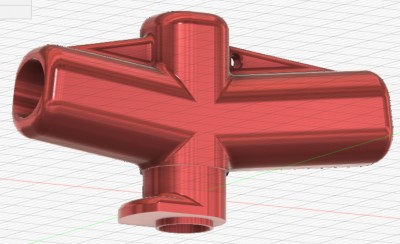

Version mit Auflagering für Kugellager

A 1816 Mastkreuz 7,3 V3.stl

(582.11 KiB) 609-mal heruntergeladen
