Fittings für Swinger mit 1816er-Bäumen

Moderator: Uwe

Fittings für Swinger mit 1816er-Bäumen

Beitrag: #1Beitragvon hal23562 » 29.10.2019, 15:37


Inspiriert durch Andys Fittings habe für meine kommenden Riggs mit Bäumen aus 1816er Pfeilschäften Fittings gezeichnet. Die Teile sind 4 mm breit, passen perfekt sind aber naturgemäß noch nicht im Einsatz gewesen. Bei der iDM hat Vergleichbares aber tadellos gefunzt.
Damit die Dinger nicht auf meinem Rechner verschimmeln hier zum .stl-Download für die, die sowas brauchen.

HAL

1816 1.jpg

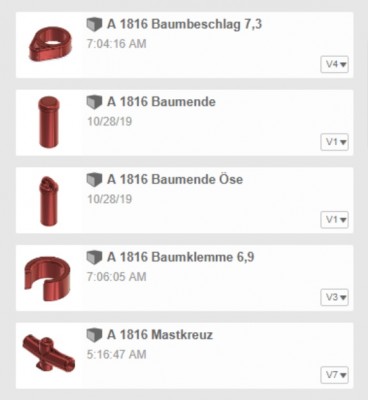

Übersicht aus meinem Fusion-Browser

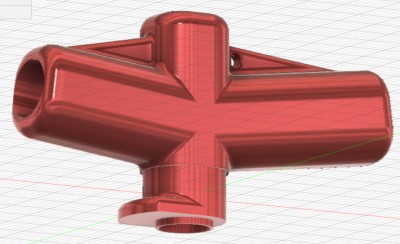

A 1816 Mastkreuz 7,3 V3.jpg
Zur Vollständigkeit: Beide Bäume 7° Winkel.
War auch schon in einem anderen Post. Für 6 mm Mastfuß. Auch dieses Teil drucke ich mit PLA, auf der Seite liegend, 30 % Infill, kein! Support.
Auch hier Eine Anmerkung zum Mastkreuz. Der 6 mm Mastfuß rotiert in einem Mastlager. Das Lager besteht aus einem 12 x 10 mm Aluröhrchen mit zwei 10 x 6 Kugellagern.
Unter dem Fuß Mastkreuzes befindet sich ein kleiner Distanzring, mit dem das Rigg auf dem Innenring des oberen Kugellagers im Mastlager aufsitzt. Das untere Ende des Mastfußes berührt bei meinen Riggs jetzt nicht mehr den Boden der Masttasche. Das Rigg "hängt" jetzt quasi im Mastlager und rotiert leicht auf dem Innenring des oberen Kugellagers. Sollte der Distanzring am Mastkreuz nicht benötigt werden, einfach abschneiden.
Wird jedoch eine größere Distanz benötigt, mit einem 2mm oder 3 mm oder einer Kombination extra Distanzringen erweitern. Die Ringe passen genau auf 6 mm Carbon-Rohre. Für noch präziseres Tuning einfach einen Ring dünner schleifen. Download im Folgepost.

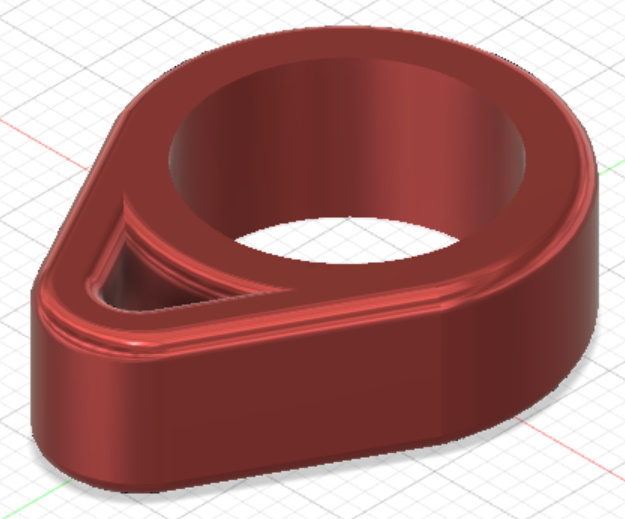

1816 Baum Öse.jpg
Alu-poliert ist einfach hübsch :-)

A 1816 Baumöse 7,3 v4.stl
(239.93 KiB) 50-mal heruntergeladen

A 1816 Baumklemme 6,9 v3.stl
(198.71 KiB) 45-mal heruntergeladen

A 1816 Baumende v1.stl
(202.04 KiB) 43-mal heruntergeladen

A 1816 Baumende Öse v1.stl
(487.39 KiB) 47-mal heruntergeladen

A 1816 Mastkreuz v7.stl
(582.11 KiB) 49-mal heruntergeladen
Zuletzt geändert von hal23562 am 20.11.2019, 08:02, insgesamt 3-mal geändert.
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 541
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963
Bootstyp: Orion Edge Glass 65

Re: Fittings für Swinger mit 1816er-Bäumen

Beitrag: #2Beitragvon hal23562 » 13.11.2019, 21:04


Kleine Ergänzung. Statt des Baumendes mit der Öse nutze ich für den Großbaun lieber ein neu gezeichnetes mit einem Schlitz. Ist auch stabiler, da auf der Seite liegend und nicht stehend gedruckt.
Für den Fockbaum dürfte es auch geeignet sein, habe ich aber noch nicht getestet.

Dazu die Distanzringe 2 und 3 mm für das Mastkreuz.

HAL

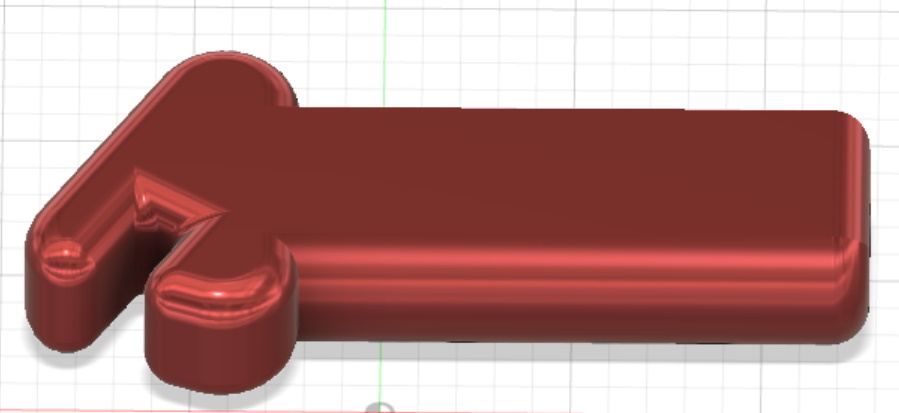

1816 Großbaumende Schlitz.jpg

1816 Großbaumende Schlitz v2.stl
(245.88 KiB) 36-mal heruntergeladen

Ring 6,2x7,4x2,0 v2.stl
Distanzring 2 mm
(39.14 KiB) 27-mal heruntergeladen

Ring 6,2x7,4x3,0 v1.stl
Distanzring 3 mm
(38.75 KiB) 28-mal heruntergeladen
Zuletzt geändert von hal23562 am 20.11.2019, 07:51, insgesamt 4-mal geändert.
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 541
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963
Bootstyp: Orion Edge Glass 65

Re: Fittings für Swinger mit 1816er-Bäumen

Beitrag: #3Beitragvon andyhoff » 13.11.2019, 21:26


:tup: Genau

Liegend drucken ist der Trick um zu einem möglichst stabilen Bauteil zu kommen. Genau darum hab ich meine BoomEnd's so konstruiert :D
Benutzeravatar
andyhoff
Posting-Freak
Posting-Freak

Beiträge: 764
Registriert: 14.10.2011, 07:59
Wohnort: Bayern / Oberpfalz
Titel: Spielzeugsegler
Segelnummer: GER120
Bootstyp: Home of MANTA design

Re: Fittings für Swinger mit 1816er-Bäumen

Beitrag: #4Beitragvon hal23562 » 13.11.2019, 22:22


andyhoff hat geschrieben::tup: Genau

Liegend drucken ist der Trick um zu einem möglichst stabilen Bauteil zu kommen. Genau darum hab ich meine BoomEnd's so konstruiert :D

... und ich hab bei Dir gelernt! :mrgreen: :tup:

HAL
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 541
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963
Bootstyp: Orion Edge Glass 65

Re: Fittings für Swinger mit 1816er-Bäumen

Beitrag: #5Beitragvon Gerd HH » 14.11.2019, 09:18


Ich sahe nur :gold:
Wer macht einen Laden auf.
Damit man nun endlich in Germany Bootsteile kaufen kann.
Ahoi :D
VG Gerd.
Gerd HH
Stammbesatzung
Stammbesatzung

Beiträge: 30
Registriert: 15.03.2019, 20:01
Titel: see & meer
Segelnummer: GER 196
Bootstyp: DF 65

Re: Fittings für Swinger mit 1816er-Bäumen

Beitrag: #6Beitragvon hal23562 » 15.11.2019, 16:39

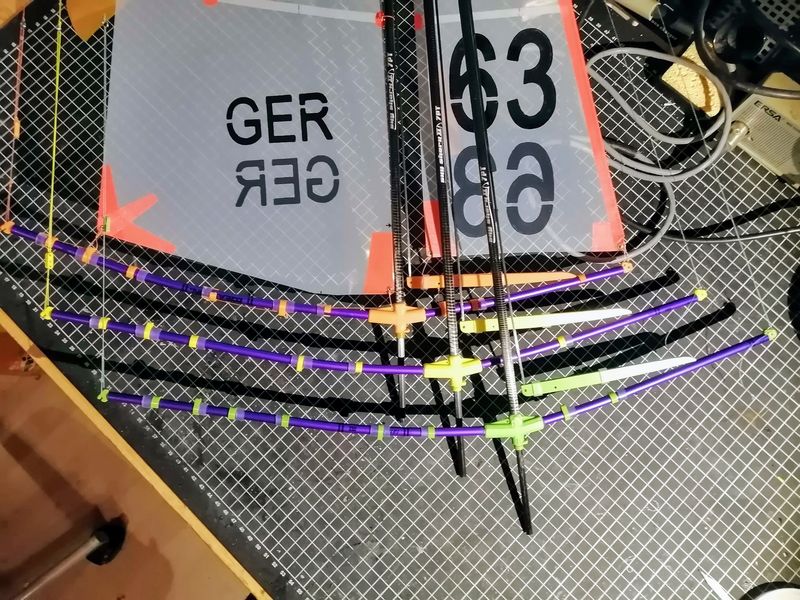

Rigg-Parade!
A - B - C >>> orange - gelb - grün
Konstruktion: Andy
Druckteile: Andy et moi
Zur Wanderregatta muss alles fertig sein. :mrgreen:

HAL

Es wird ... langsam ...
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 541
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963
Bootstyp: Orion Edge Glass 65

Re: Fittings für Swinger mit 1816er-Bäumen

Beitrag: #7Beitragvon hal23562 » 20.11.2019, 09:18


Manche verwenden für ihre Riggsicherung Schieber, die von vorn über den Nocken am Mastkreuz greifen, bei anderen passiert das von hinten.
Ich habe das 1816er Mastkreuz jetzt mal so überarbeitet, dass es für beide Methoden eingesetzt werden kann. Bis auf den Nocken ist es symmetrisch.Es ist auch etwas filigraner geworden.
Hier mal als Anregung.

HAL

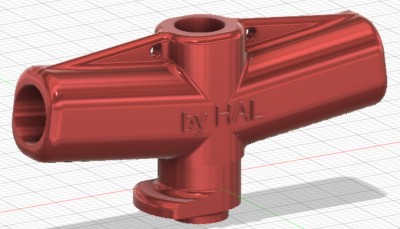

A 1816 sym Mastkreuz 7,3 V4.jpg
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 541
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963
Bootstyp: Orion Edge Glass 65

Re: Fittings für Swinger mit 1816er-Bäumen

Beitrag: #8Beitragvon Zanki » 05.12.2019, 13:04


download/file.php?id=9224&mode=view

Das sieht sehr schick aus !!! Wenn ich mein Privatscheiß auf die Reihe bekommen habe wird es an der Zeit, Andy zu kontaktieren !!!!
GER 443
Hast Du keinen Motorkegel, fahr einfach alles nur mit Segel.
Benutzeravatar
Zanki
Stammbesatzung
Stammbesatzung

Beiträge: 41
Registriert: 08.01.2019, 09:41
Wohnort: Haar
Titel: Rookie
Segelnummer: 443
Bootstyp: Nuraghe_65

Re: Fittings für Swinger mit 1816er-Bäumen

Beitrag: #9Beitragvon hal23562 » 05.12.2019, 13:18


Zanki hat geschrieben:... Das sieht sehr schick aus !!! ...

Funzt auch so! :mrgreen: Bloß ich bin noch nicht gut genug dafür. :oops:
Zanki hat geschrieben:... wird es an der Zeit, Andy zu kontaktieren !!!!

Unbedingt! Stück für Stück drösel ich derzeit auf, was er sich bei etlichen Konstruktionsdetails wohl vorgestellt haben mag. Das ist zuweilen schon sehr kreativ und innovativ. Wird Dir Spass machen ... :respekt:

HAL
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 541
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963
Bootstyp: Orion Edge Glass 65
