MANTA2017-IOM LaserCut

[andyhoff]

Servus zusammen,

auf Basis des neuen --> Plans für die M17-IOM haben Matthias und ich uns dran gemacht die Zeichnungen zum Laserschneiden anzupassen.
Matthias hat ja schon die --> NeKst zum Lasern angepasst und hat so schon einige Erfahrungen auf dem Gebiet gesammelt.
Wir haben nach und nach so einige kleine Ideen zusammengetragen und arbeiten nun im Ping-Pong-Verfahren alles durch..

Fairerweise muss ich aber zugeben das Matthias die meiste Arbeit mit den Laserplänen für die M17 hat. -Danke dafür!
Ich habe 'nur' die Basiszeichnungen gestellt und versuche möglichst alle Fehler zu finden, Verbesserungen anzubringen etc....

Warum schreibe ich das hier..?
Ganz einfach .. wir haben mal angefragt was der ganze Spaß kosten soll.
Heraus gekommen sind 106€ komplett mit Holz und schneiden aller 3 Platten (2x 3mm Sperrholz & 1x 1mm Sperrholz) .. Ja ja nicht ganz billig sind halt ein Haufen lange Schnitte.
Ab 10 Bestellungen würde es 15% Nachlass geben. Drum hier einfach mal die Frage in die Runde ob vielleicht noch jemand Interesse daran hätte?
Vielleicht bekommen wir eine kleine Sammelbestellung zusammen?

Die Zeichnungen sind noch nicht ganz fertig.
Aber damit ihr mal einen Eindruck bekommt worum es konkret geht .. Bilder der 3 Platten

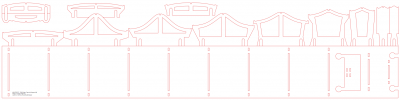

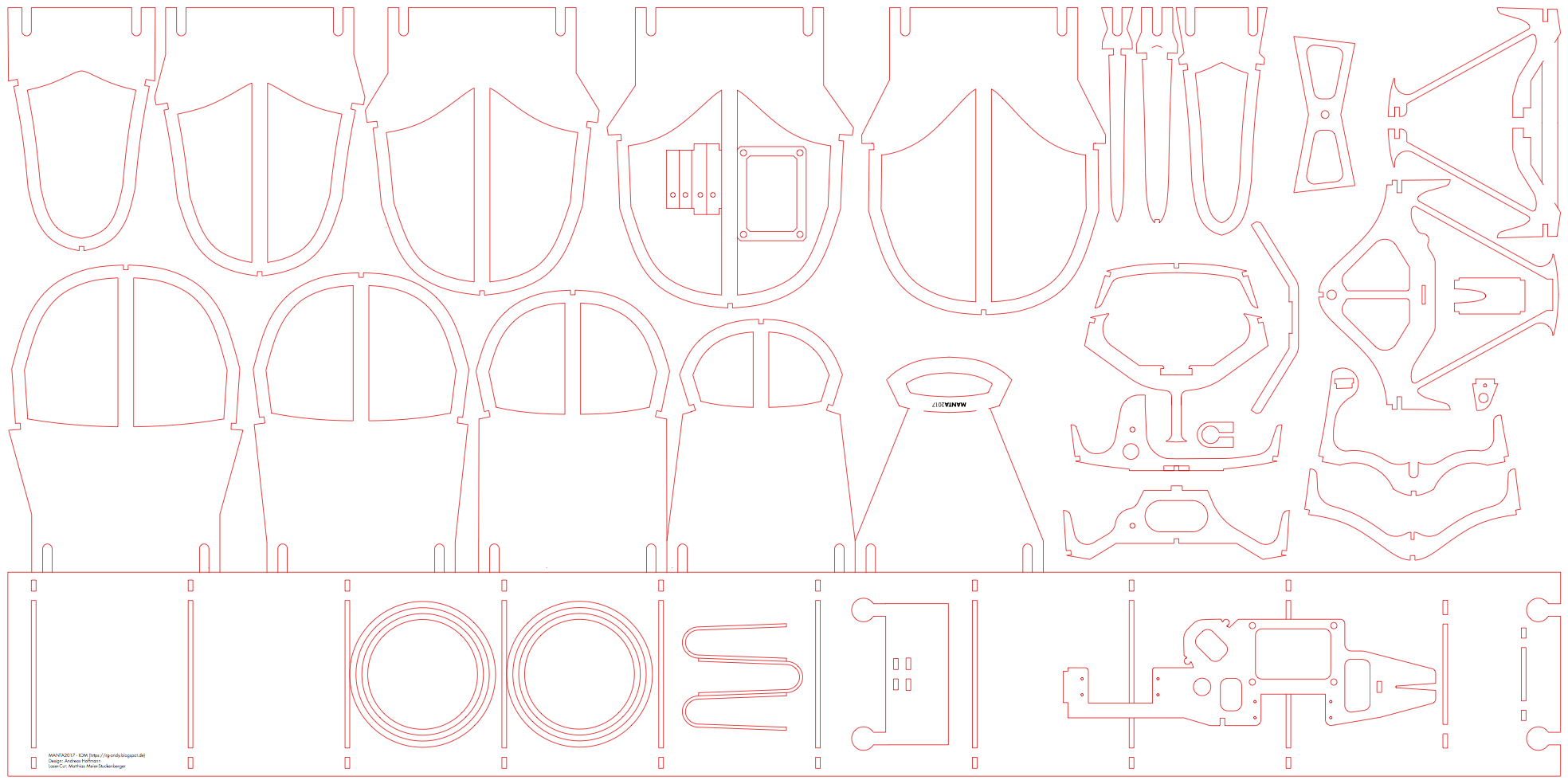

Rumpf: 3mm Spanten, Einbauspanten und diverse Teile
Bei den 3mm Platten ist jeweils eine Schablone zum aufstellen der Spanten dabei. Es wird also nicht zwingend eine Helling benötigt. Ein gerades Brett reicht.

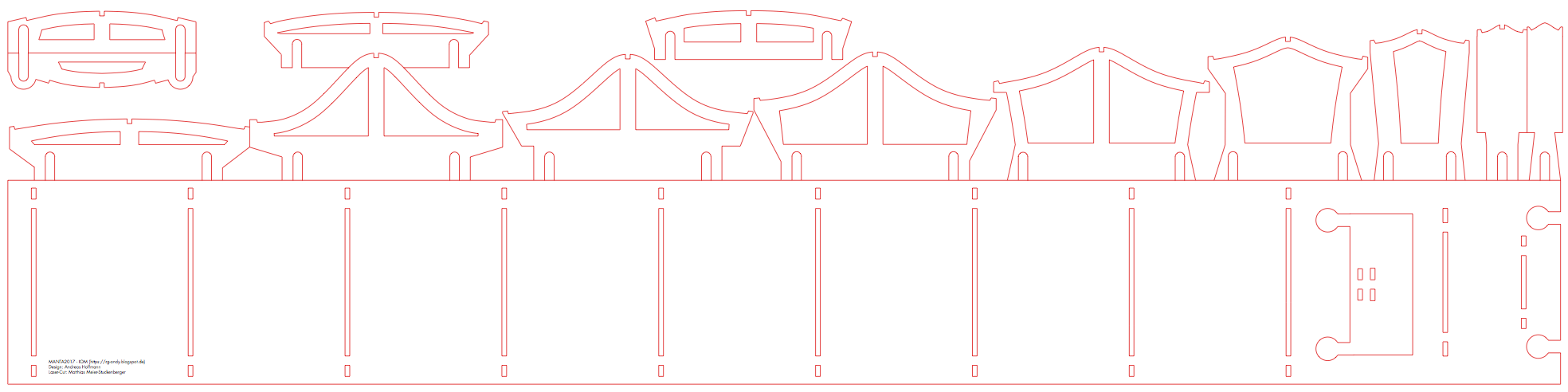

Deck: 3mm Spanten

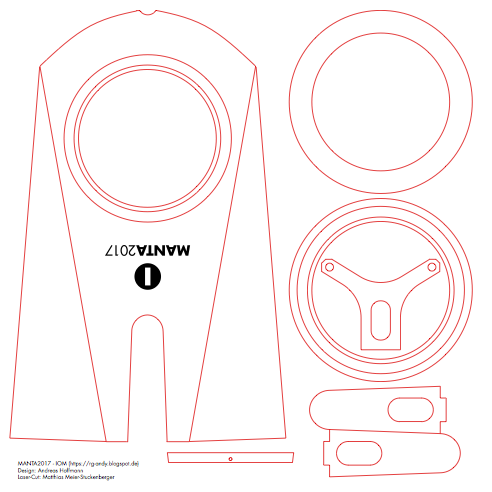

1mm .. Mastwanne und Kleinteile

Die rote Kontur ist immer zum schneidend und schwarz graviert den Schriftzug ins Holz
Die ganzen Ringe sind für einen Pringles-Deckelring aus Holz. Die Ringe werden einfach übereinander geklebt, der oberste ist etwas größer und ergibt die Wulst über die der Deckel dann einschnappt.
Wo immer möglich haben wir versucht Laschen und Schlitze vorzusehen so das die Teile zusammengesteckt werden können.
Es müssen noch einige Kleinigkeiten gemacht werden. Es wird also bestimmt noch eine Woche dauern bis wir komplett fertig sind.

Ich glaube das wird ganz gut

Wer Interesse hat kann sich gerne hier oder auch per PN an mich wenden.

[dieb]

Hallo Andy und Matthias !
Das wird nicht "ganz gut ", das wird super !
Aber wie sieht es denn mit einem Lasercut für die RG aus ?
Hab ich da was verpasst ?
Weiter so und viele Grüsse ! Dieter

[Micha]

gelungene Überraschung.

Deute ich die Vorlagen korrekt, dass die Spanten klassisch mit Winkelprofil oder Holzleiste auf dem Brett befestigt werden sollen, ähnlich wie in Hano´s letzten Baubeiträge?

[andyhoff]

Servus Dieter .. oder soll ich besser Moin sagen

Eine RG Version werde ich nicht machen. Sorry
Da bin ich jetzt mal ganz egoistisch. Ich hab ja meine m17 schön hier stehen
Aber eine DXF-Datei gibts bei mir im Blog. Viel Spaß damit

[andyhoff]

Hi Micha,

Hano hat seine Helling nach meine Vorbild gebaut. Und ja dafür ist es gedacht. Lochabstand ist 100mm.
Bei den Laserteilen ist aber auch jeweils eine Schablone zum einstecken der Spanten dabei. Damit kann man alles einfach zusammenstecken. Es wird als Grundplatte nur eine gerades Brett benötigt. Somit muss nicht zwingend eine Helling gebaut werden.

[M65]

Ich hätte Interesse Andy.

Lg Marcus

[andyhoff]

Ohh .. ihr haut mich um!

Mit so viel Interesse hätte ich nicht gerechnet.
Jetzt sind wir schon deutlich über die 10 Stück!

Für alle Leute die ich bei der iDM treffe würde ich das einfach dorthin mitbringen. Sind ja nur noch ein paar Wochen..

[Reto]

Hallo Andy
... der nächste Winter kommt bestimmt. Ich würde auch mitmachen und eine nehmen.

Beste Grüsse, Reto

[andyhoff]

Servus zusammen,

ich bin platt .. Ich hatte ja kaum damit gerechnet die 10 voll zu bekommen .. aber stand heute haben wir 18 Zusagen!

Bei den Zeichnungen haben sich noch einige Details geändert und es sind auch noch einige Teile neu dazu gekommen. Dadurch wird sich die Schneidlänge nochmal ändern und wir müssen den Preis nochmal anfragen. Ich hoffe das wir die Kosten durch die hohe Stückzahl weitgehend gleich halten können.
Soweit hier nur mal als kurzes Update...
Sobald das alles erledigt ist schicke ich in den nächsten Tagen eine Rundmail mit allen Details rum.

[andyhoff]

Servus zusammen,

der Vollständigkeit halber auch hier noch das Ergebnis der finalen Preisanfrage etc..

Kompletter Satz für die 3 Platten (1mm und 3mm Birkensperrholz) mit schneiden kommt bei der Menge auf 96€ + VK.
Dem haben alle Interessenten zugestimmt und so ist seit gestern die Bestellung für alle 21 raus.

Eben hat sich noch ein 'Nachzügler' gemeldet. Mal sehen ob wir den noch mit unter bringen können?
Aber prinzipiell ist nun 'der Sack zu!'

Danke für das Interesse!
