Mastkreuz

Beitrag: #1Beitragvon stetson » 26.08.2015, 13:20


Nach internen Diskussionen Frage an die Experten:

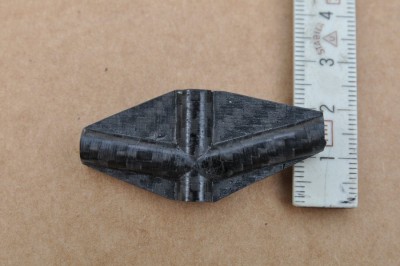

Ist dieses Mastkreuz regelkonform ?



Gruß Hano
aus dem "tiefen Westen"
__________________________________
GER 260 - 2,4 GHz MPX M-Link
RG65 Manta 2019
RG65 Manta EVO 3D
Benutzeravatar
stetson
Alter Hase
Alter Hase

Beiträge: 496
Registriert: 08.10.2011, 09:50
Wohnort: Übach-Palenberg,NRW
Titel: Baufreak
Segelnummer: GER 260
Bootstyp: Manta 2019

Re: Mastkreuz

Beitrag: #2Beitragvon Roland K. » 26.08.2015, 16:23


Hallo Hano,

5.3. Spieren
5.3.1. Alle Spieren müssen mit ihrem Querschnitt in einen Kreis von 1,2 cm Durchmesser passen.
5.3.2. Lokalen Abweichungen durch Beschläge (Lümmelbeschläge, Niederholer, Anschlagpunkte für Stage, …) gehören nicht zum Querschnitt der Spieren.


Genauer ist das nicht definiert, bietet also viel Auslegungsspielraum. Für eine Spiere passt es nicht in den Querschnitt. Aber als lokale Abweichung ist es natürlich vollkommen OK.

Das kann man nun als Schummler natürlich soweit treiben durch so eine Konstruktion gezielt die Segelfläche zu vergrößern. In meinen Augen ist Dein Beschlag aber vollkommen OK, ist nur so groß wie eben für die Verstärkung zur Aufnahme der Kräfte nötig ist. Wird in ähnlicher Form übrigens auch international gefahren.

Mal als Beispiel: ich hatte mal mit Andy auch ein Gespräch über einen Entwurf: viewtopic.php?f=26&t=675

den habe ich dann nicht gebaut weil es mir letzlich auch zu grenzwertig war. Habe den nicht mehr aber ich denke als Eindruck wird schon klar wieviel mehr Fläche da im Vergleich zu Deinem Beschlag war.

Gruß Roland
Roland K.


Re: Mastkreuz

Beitrag: #3Beitragvon hammax » 22.05.2019, 15:23


… beim Recherchieren gefunden und wieder hochgeholt:
Die "kreative Energie" ambitionierter Segler bei der Auslegung von Vermessungs- und Bauvorschriften erfordert mitunter ein Gegensteuern. So verstehe ich jedenfalls diese 12mm Durchmesserschablone beim Spierenquerschnitt in den RG65-Regeln.
Der problematischste Querschnitt dürfte wohl der hochbeanspruchte Kreuzungspunkt von Mast und Baum beim Swingrig sein.
Gilt der dort eingesetzte Knotenbeschlag nun nur als solcher (ohne 12mm Beschränkung) oder ist er ein Bestandteil des Baums bzw. des Masts (s.o.), je nachdem ob fest oder steckbar mit der Spiere verbunden
Kann man den Baum auch auf 2 Spieren aufteilen, im Sinne eines Windsurfer-Baums (aka. Gabelbaum, Spreizgaffel), die lösbar zusammengesteckt zusammen einen größeren Durchlassquerschnitt benötigen als die 12mm?
Benutzeravatar
hammax
Alter Hase
Alter Hase

Beiträge: 109
Registriert: 19.05.2019, 15:35
Wohnort: Ammersee
Titel: CAD

Re: Mastkreuz

Beitrag: #4Beitragvon hammax » 10.03.2020, 12:17


… ich hole mal meine letzte Frage wieder nach oben.

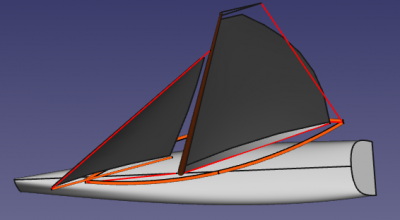

Bin gerade dabei mir ein Testrigg mit Gabelbaum zusammenzusuchen.
Ein alter Ragallodrachen hat geeignete Glasfaser-"Spieren" + Pfeilschaft.
Der Gabelbaum wäre beweglich verbunden und auf Minimaldurchmesser entspannbar.
Nur eine entnehmbare Spreize hält ihn "gebogen".
Die roten Linien/Spannfäden entsprächen dem aus dem Buddelschiffbau bekannten Triaticum,
und sollten das Rigg gespannt halten.

Gabelbaum
Benutzeravatar
hammax
Alter Hase
Alter Hase

Beiträge: 109
Registriert: 19.05.2019, 15:35
Wohnort: Ammersee
Titel: CAD

Re: Mastkreuz

Beitrag: #5Beitragvon hal23562 » 10.03.2020, 13:54


Welche Vorteile erhoffst Du Dir von der Gabelbaum-Konstruktion gegenüber einem Conventional/Swing?

HAL
GER 963 - Immer schneller als Treibholz!
... hier geht's zu HAL's RG-65 Blog
Orion Edge 65 (abgegeben)
OEG 65
mantaEVO
Benutzeravatar
hal23562
Posting-Freak
Posting-Freak

Beiträge: 723
Registriert: 12.09.2018, 06:48
Wohnort: Marzipanien
Titel: Mann ohne Titel
Segelnummer: GER 963

Re: Mastkreuz

Beitrag: #6Beitragvon hammax » 10.03.2020, 16:46


… mal was anderes mit anderen Möglichkeiten - siehe Windsurfer.
Der Großsegelhals geht runter bis zum Deck, das Schothorn ist weiter aus dem Wasser.
Und an der Fock könnte man auch noch einiges tricksen.
Mir geht's eigentlich eher darum, ob Vermessungseinwände bestehen.
Eigentlich sieht das in viewtopic.php?p=15844#p15844
eindeutig aus.
Benutzeravatar
hammax
Alter Hase
Alter Hase

Beiträge: 109
Registriert: 19.05.2019, 15:35
Wohnort: Ammersee
Titel: CAD

Re: Mastkreuz

Beitrag: #7Beitragvon A-55 » 12.03.2020, 08:23


Sehe ich auch so!
Bekennender RG65 Segler
Nur tote Fische schwimmen mit dem Strom!
Mein Revier: Langer See Böblingen
RG65 GER 700 . Orion "Malizia" . MaLi 2 "Malicious" . Nuraghe
RC Taranis Frsky 2,4Gh
Benutzeravatar
A-55
Administrator
Administrator

Beiträge: 727
Registriert: 04.02.2014, 21:30
Wohnort: 75382 Althengstett
Titel: A-55
Segelnummer: 700
Bootstyp: Nuraghe
