Erstlingsprojekt: "Orion Edge 65"

[Kone]

Drucklager?

Ein Radialkugellager das axiale Kräfte aufnimmt? Das kenne ich nicht. Ich habs auch nicht erkennen können. Klärt mich bitte einer auf?

[GER 2]

Sicher nicht im Sinne eines richtigen Axialkugellagers...

Der Mast "steht" unten auf einer einzigen Kugel, die ist also das "Drucklager".
Kann man so machen, ist aber an sich unnötig und nur eine Stelle mehr an der Reibung entsteht.
Den Mast einfach kürzer machen als die Masttasche, das untere Ende hängt frei, Druck von oben nimmt das obere Bundkugellager auf, das reicht.

Die Kuggelager übrigens lieber am Rigg selber festmachen. Braucht man zwar ein paar mehr (weil für jedes Rigg ein Set), wechselt sich aber leichetr und auch die Wartung ist einfacher.

Gruß

[hal23562]

... Was für ein 6 mm Rohr hast Du denn für das Rigg verwendet ? (ggfs. Marke Innendurchmesser ?) ...

Das ist ein gezogenes Rohr 6 x 4, Marke unbekannt. Hab ich von Uwe und es ist wohl sicher 'ne ordentliche Qualität. Wahrscheinlich wäre gewickeltes Rohr besser.

... Kugel als RiggDrucklager gibts seit jahren, war schon im Riggsetfür die Basic Jol,eel standard, da allerdings mit Gleitlagern für den Mast statt Kugellager ...

Ooooh schade! Ich dachte schon den Genieblitz des Jahrhunderts gehabt zu haben. War wieder nichts mit der Hall of Fame. Es ist wohl schon alles erfunden, was es zu erfinden gab.

HAL

[GER 2]

Hi Hal,
kenn ich ging mir vor ein paar Jahren auch so mit den "Erfindungen"
Gezogenes Rohr an der Stelle ist OK, finde ich sogar besser, da kriegt man die Kugellager besser drüber. Gewickelt als Mast ist OK aber an der Stelle braucht man das nicht.
6x4 Rohr ist vollkommen OK, brauchst Du nicht zu verstärken,

Gruß

[hal23562]

Danke!

[Uwe]

Meine Restbestände an gezogenem CFK-Rohr stammen genau wie die SkyShark-Rohre ebenfalls von Level One Kites. Diese Rohre nennen sich MATRIX.

[hal23562]

Wußt ich doch, gutes Zeugs!

[hal23562]

Ein neuer Tag, einen Schritt weiter .

Heute war der Schieber für die Rigg-Sicherung dran. Das Design ist hier sehr wohl bekannt.
Material: Eloxiertes Aluprofil 20 x 10 x 1,5 mm aus dem Baumarkt (ein 20 x 1,5 Flachprofil gabs leider nicht).

Skizze gezeichnet,
1. Bohrung 8,5 mm für die Klaue über dem Mastflansch festlegen und bohren,
Klaue im Schraubstock um 3 mm Rundteil biegen,
1. Loch zur Hälfte abschneiden,
2. Loch für Mastfuß festlegen und bohren,
Löcher 3 und 4 für Langloch für die Kielschraube festlegen und bohren,
Langloch ausschneiden,
schmaler und kürzer machen,
chic machen durch Kanten schleifen und entgraten.
Schwarz lackieren werd ich das Teil dann wohl zusammen mit dem Kiel.

Wichtig war immer und immer wieder anlegen. Zum Bestimmen der Positionen und ob alle funktioniert. Der Mastfuß mit Sicherungsflansch muss sich später in allen Positionen leicht bewegen können und das Herausnehmen nach oben muss problemlos sein.

HAL

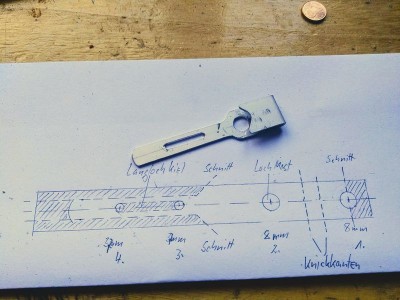

Fertiges Teil und Skizze

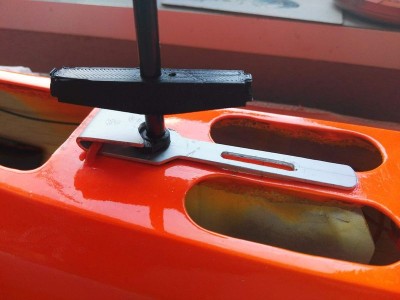

Schon mal eingebaut ...

[Helmi]

Schön stabil, aber wenn Du die kielschraube löst ist die ganze mühevolle Masteinstellung weg.
Grüße, Helmut

[stetson]

Muß nicht sein,Markierung anbringen.
