OEG 65 - Boot Nr. 2

[hal23562]

Während des Baus der Orion Edge 65 hatte ich vom Rumpf eine Glasschale abgenommen um sie später vielleicht für den Bau einer OEG 65 (Orion Edge Glas 65 - mit Rolands Erlaubnis) verwenden zu können.

Nun, die Orion Edge segelt bereits über Seen und Teiche und bei der OEG läuft der Rumpfausbau. Die Halterung für das Ruder plus Servo sowie Mast-/Kieltasche sind eingeklebt und die Montage des Decks ist vorbereitet.

Für das Deck verwende ich 0,5 mm GFK-Plattenmaterial, denn selber laminieren lohnt sich für mich nicht. Es ist bereits weitgehend fertig gestellt und die späteren Öffnungen sind angezeichnet.
Auch der Ruderservo (edit: Segelservo natürlich!) ist bereits auf 180° umgebaut. Nur seine Halterung muss ich noch bauen und einkleben. Dann kann bald das Deck aufgeklebt, der Rumpf gespachtelt und lackiert werden.
Schaun mer mal ...

HAL

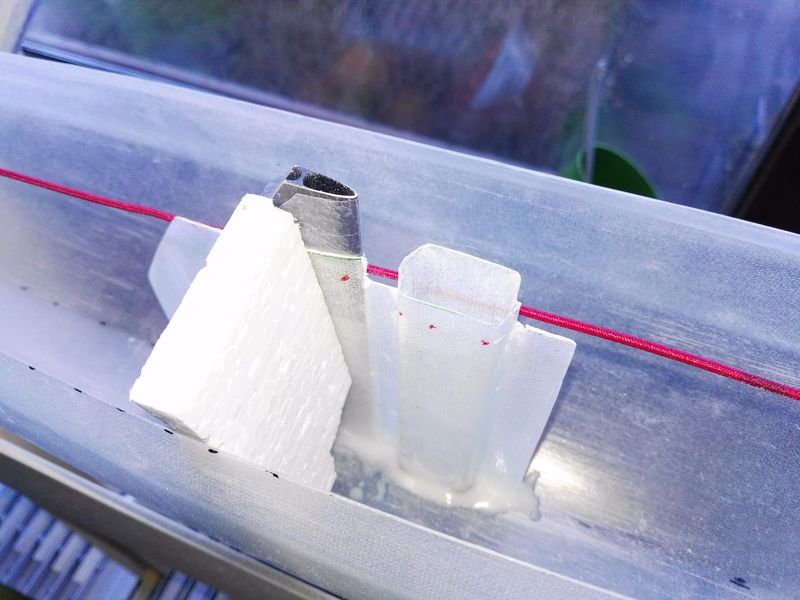

Die Mast-/Kieltasche ist eingeklebt, ...

... ebenso der Ruderkoker und die Halterung für den Servo

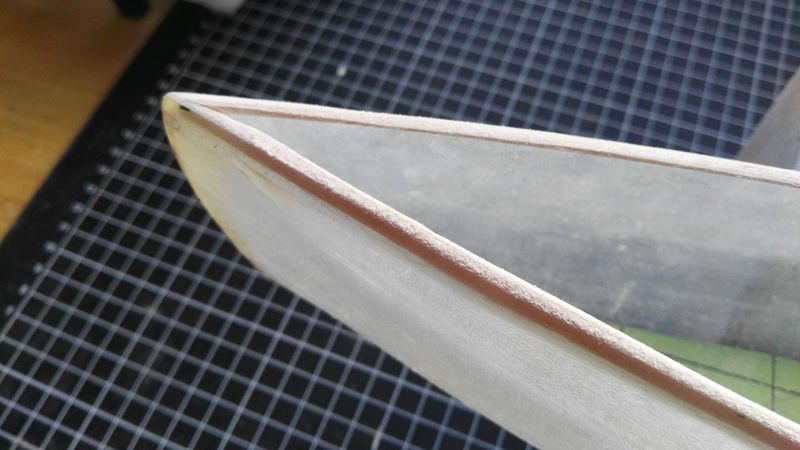

Als Auflage zum Verkleben des Decks habe ich schmale Balsaleisten innen an die Rumpfkanten geklebt, plan geschliffen und versiegelt. Sie stabilisieren zudem die recht flexiblen Kanten der Rumpfschale. Auf eine Verwendung von einem schmalen Schaumstoffstreifen habe ich nach den Erfahrungen bei der Orion Edge verzichtet

Das GFK-Plattenmaterial. Die Schutzfolien sind übrigens prima Material für Segel

Die Masttasche führt durch das Deck und muß passgenau ausgeschnitten werden. Dank der hier verlaufenden Naht der zwei Decksegmente kein Problem

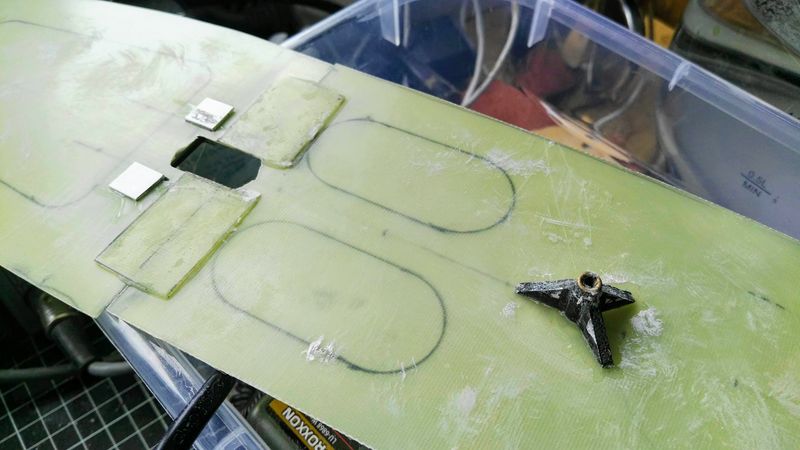

Die Decksegmente sind mit Epoxy und untergelegten Stückchen GFK zusammen geklebt

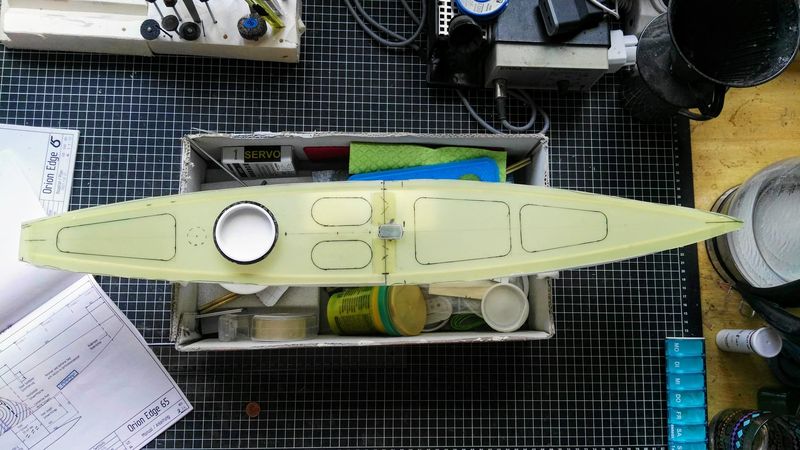

Die Deckausschnitte sind bereits angezeichnet. Man kann langsam bereits erkennen, wie es später aussehen wird. Die Kanten werden erst nach dem Aufkleben sauber abgeschnitten, ebenso die Decköffnungen ausgeschnitten

[VeitHAM]

"Auch der Ruderservo ist bereits auf 180° umgebaut"

???? ???? ????

Soweit mir bekannt benötigt das Ruderblatt 20° bis 30° Ausschlag
nach jeder Seite.

Veit

[hal23562]

Oh weia! Hast recht! Stimmt, es muss natürlich "Segelservo" heißen! Mist!

HAL

[hal23562]

Sooo, jetzt ist auch der Halter für den Segelservo fertig und eingebaut. Dafür habe ich den Rest meines CFK-Sandwich genutzt.
Der Servo sitzt spielfrei in seinem Ausschnitt, wird durch zwei CFK-Nocken und einem Federbügel gehalten (eine bekannte Konstruktion) und lässt sich leicht von oben entnehmen und wieder einbauen.
Der Halter wurde mit Epoxy-Kleber in den Rumpf und an die Masttasche geklebt. Am Rumpfboden wurden die Klebestellen zusätzlich mit Glas verstärkt.
Nun muss nur noch der Führungsring für die Schot unter dem Schotröhrchen eingeklebt werden, dann sind die Einbauten im Rumpf erledigt.

HAL

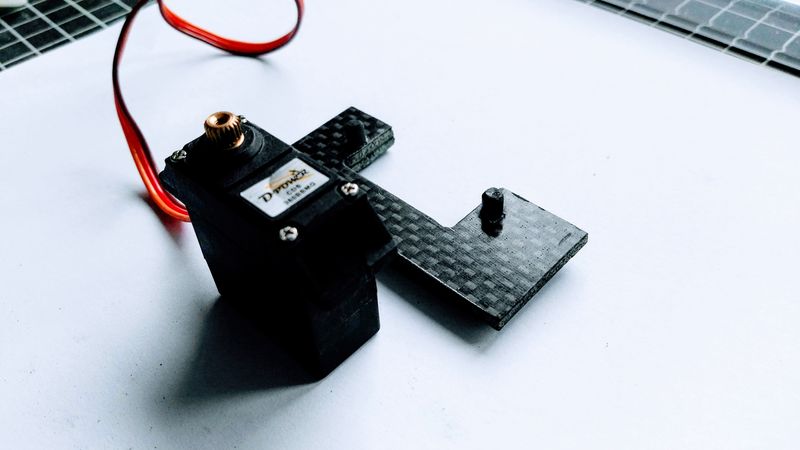

Der fast fertige Servohalter und der Servo

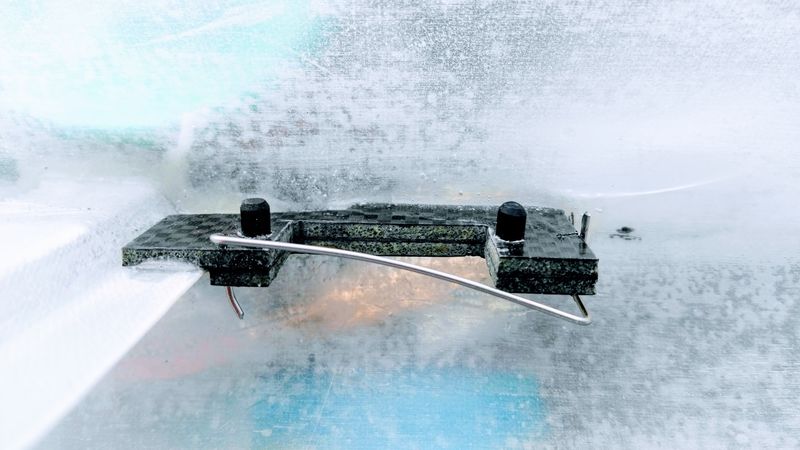

Der eingeklebte Servohalter mit dem Federbügel ...

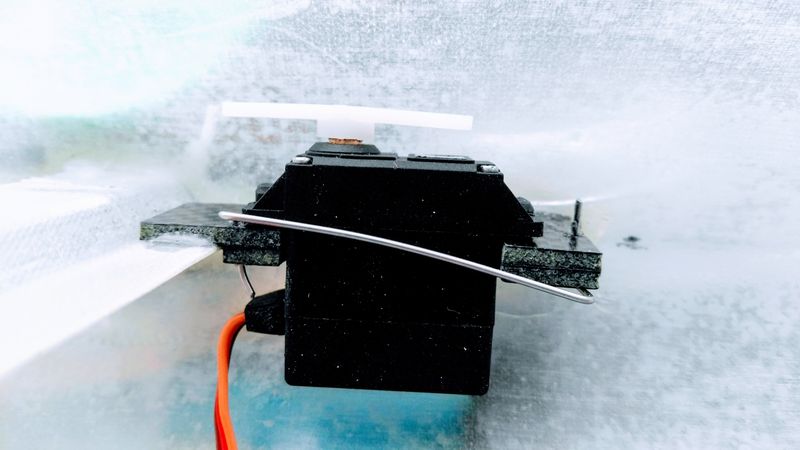

... und mit eingebautem Servo

[hal23562]

Das Deck ist drauf. Verkleben mit Balsaleisten hat prima funktioniert. Ist mein letzter Post zur OEG 65. Ich hör jetzt auf, hier weiter zu berichten.

HAL

Das Gegenlager für die Riggsicherung. Die Enden des CFK-Stabs werden natürlich noch gekürzt

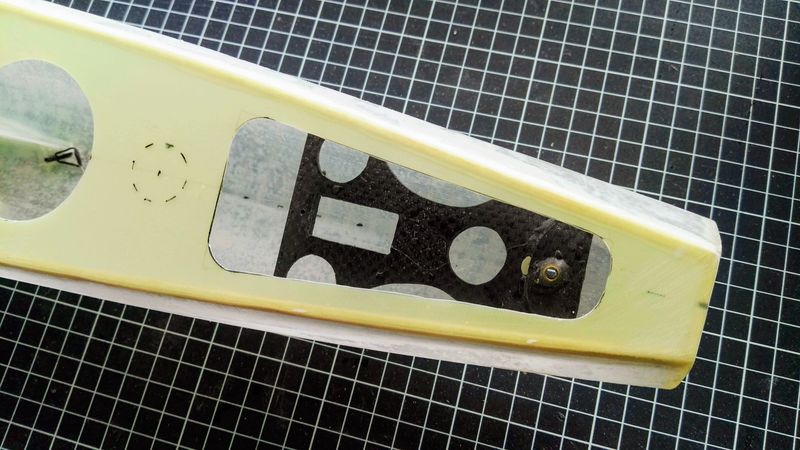

So sieht das von unten aus

... und 'ne Buddel voll Rum!

Immer schön vorsichtig! Schneidarbeiten mit der Trennscheibe, Schleifen mit Fächerschleifern

Fast fertig

Ich denke, ...

... wesentlich minimalistischer (hier die Schotführung unten im Rumpf) ...

... ist nur schwer möglich

[A-55]

Sieht super aus.
Möchtest Du uns nicht auch noch mit Bildern von der Lackierung erfreuen.

[hal23562]

Danke, danke!

Weitere Bilder? Ich glaub nicht, dass die hier von sonderlichem Interesse sind. Falls doch, in meinem Blog werde ich demnächst mal alles detailliert nachbereiten.

HAL

[GER OK 712]

Hallo Hartmut,

Schade das Du nicht weiter Berichten möchtest. Nun klar, auf Deinen Blog lese ich auch gerne............
Ich wollte eigentlich nicht in Deinen Beitrag "pfuschen". Und ihn zusammenhängend lassen.

Von dir ist immer wieder etwas neues zu lernen. Und mir macht es viel Spaß bei Dir mit den Augen zu
"Klauen". Und Du sagst selbst von Dir "Ich bin Anfänger". Kann ich nicht glauben. Du sprüst nur von Ideen.
Und Deine Arbeitsweise ist extrem sauber und ordentlich. Hir ist einiges Abzuschauen. Und ist ein
Vorbild für Kinder und Jugendliche die das Modellbauen erlernen möchten.
Auch wenn Du denkst es kümmert sich keiner um Diene Beiträge? Sage ich Dir, ich leses sehr gern Deine
Berichte.
Danke für die Mühen, dein Hobby mit mir/uns zu teilen.

Gruß, Kuddel

[hal23562]

Moin Andreas,

danke für die netten Worte. Die bauen wieder ein wenig auf, denn ich hatte einfach das Gefühl, in den leeren Raum hinein zu schreiben.
Ich schreibe eigentlich gern Berichte und erhoffe mir im Gegenzug Anregungen, Kritik, Austausch, Diskussion, gern auch mal etwas Bestätigung . Da fand ich es schon etwas frustrierend, nach Tagen und einigen hundert Klicks auf den Thread lediglich eine Rückmeldung bezüglich eines Textfehlers zu erhalten. Nur stiller Konsum!

Und solange der Thread nicht nachhaltig in Off Topic abgebogen wird finde ich einfach toll, wenn andere ihre Meinung dazu äußern, Anregungen geben. Das ist doch gerade der Sinn der Sache und ich empfinde es überhaupt nicht als störende Unterbrechung des Berichtsflusses.

Es ist allerdings sicher so, das der Bau eines GFK-Rumpfes für die alten Hasen hier ziemlich kalter Kaffee und demzufolge wenig Lust vorhanden ist, dazu etwas zum x-ten mal zu schreiben. Das ist verständlich und ich habe es wohl unterschätzt. Aber wollen wir hier im Forum nicht auch neue Mitstreiter für RG-65 interessieren? Da wäre etwas mehr Lebendigkeit doch recht hilfreich.

Nachdem ich mich aber jetzt etwas "entfrusten" konnte, habe ich beschlossen, zumindest über wesentliche Baufortschritte weiter zu berichten.

Gruß aus Lübeck - Hartmut

[hal23562]

Der Rohbau ist soweit fertig und ich habe mal provisorisch Rigg, Kiel und Ruder angebaut um zu sehen, ob alles soweit ok ist. Es ist!
Mast, Kiel und Ruder stehen schön in Flucht und das Rigg rotiert sehr leicht. Alles gut bis jetzt ...

HAL

Lackieren steht an ... oh Graus!
