... aktuell arbeiten die FreeCAD-Entwickler an der Version FC.1.0
Als FC-Fan verfolgt man natürlich die Fortschritte.

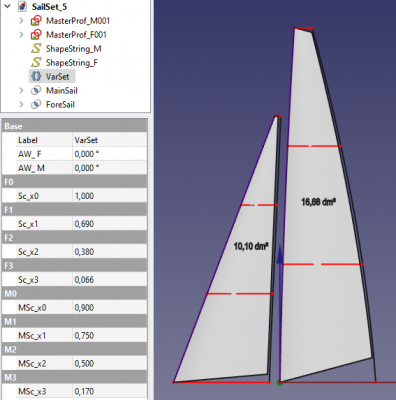

Da wäre schon mal die Gewöhnung an den Spreadsheet-Ersatz "VarSet"
in Zusammenarbeit mit dem in Ver.19 erschienenen Link-Tool.
Es gilt einen Workflow zu finden und zu beurteilen, ob sich der Aufwand überhaupt rentiert.

[hammax]

... tino hat im FC-Forum eine interessante Anregung gepostet:
https://forum.freecad.org/viewtopic.php?t=90515#p781847

FC.22.728

[tino]

Hallo Max kannst du an Hand vom Profset4 das Vorgehen etwas detaillierter präsentieren? Besten Dank. Und die Datei beilegen?

[hammax]

... ausgehend vom vorgeschlagenen Profil-1/4-Rotationskörper wird
dessen Link in Y- und Z-Richtung beliebig skaliert, sowie auf Länge stumpf gekürzt.
Das wäre mal das Unterwasserschiff.
Hier hängt man ein Bugsketch und 3 Spantsketche dran.
In den Spantsketchen werden zu den Querschnitten "tangentiale" BSplines erstellt.
Mit JoinCurves und InterpolationCurves lässt sich eine Gordon Überwasser-Rumpfstruktur erzeugen.
Unter- und Überwasser-Rumpfteil ergeben die Halbschale,
die sich durch Y-gespiegelte Links ergänzen lässt.
Der Überwasser-Rumpf kann durch ein Loft zwischen den beiden Schalen massiv gemacht werden.
Der Zuschnitt von Bug und Heck geht über Cut.

[hammax]

... ähnlich wie
viewtopic.php?p=33006#p33006

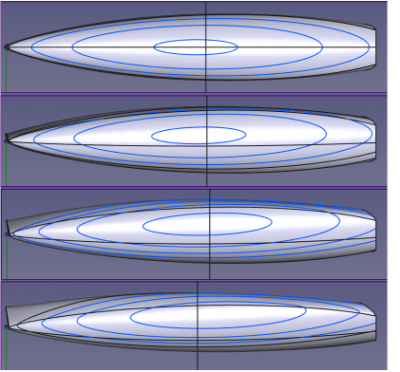

habe ich hierfür auch mal Krängungs-Wasserlinien-Profile erstellt.
Leider geht unter FC.22 das FCInfo-Makro noch nicht => also keine Verdrängungsberechnung.
Auge x Pi an einem "simple_Copy" Modell. Mit viel Geduld wäre da mehr drin.

0°, 15°, 30°, 45° und angepasste Eintauchtiefe

[haegar]

Hallo Max
In den aktuellen weekly builds geht FCinfo

[hammax]

Das FCInfo Makro geht bei mir unter FC.21.1 und ist vom Juni_24.

Versuche ich das unter FC.22.38843 aufzurufen, rührt sich gar nichts.
Auch im Addonmanager ist es nicht zu sehen.
Da werden gerade mal ca. 8 Makros gezeigt.
(Irgendein Python-Problem ???)

[haegar]

Ich bin bei Version 1.1.0dev 38794, hatte das Problem zwischendurch aber auch mal.

Da scheinen durch die Vorbereitung des 1.0er Release wohl einige Inkonsistenten entstanden zu sein.

[hammax]

... ich habe eine unter FC.22.38991 lauffähige FCInfo Version inzwischen gefunden:
https://gist.github.com/mario52a/6afc64081c4eb8be3b93
Download ZIP-Version
https://wiki.freecad.org/Macro_FCInfo

Mit Geduld, Spucke und dem neuen FCInfo.Macro habe ich es doch hingekriegt.
Der Workflow braucht noch etwas Routine.

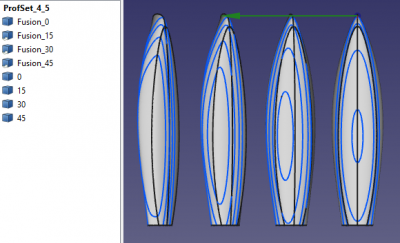

ProfSet_6 0° 15° 30° 45°

[VeitHAM]

moin,

mir ist nicht ganz klar, was hier beabsichtigt ist. Muß ja auch nicht.
In freeship/delftship kann ich die Wasserlinien bei Krängung binnen Minuten erzeugen. Das wurde letzthin auch nochmal irgendwo beschrieben. Grund dafür mag sein, daß freeship/delftship auf die Bedürfnisse das Schiffbaus zugeschnitten ist.
Und nicht nur das!
Bei Krängung verschieben sich Auftriebs-Schwerpunkt und Flächen-Schwerpunkt meist unvermeidlich nach achtern. Der Massen-Schwerpunkt des Schiffes bleibt - ohne trimmende Mannschaft - unverändert. Die neue Schwimmlage bei Krängung stellt sich der Art ein, daß Auftriebs- und Massen-Schwerpunkt wieder übereinander liegen. Das Boot geht bei Krängung auf den Bug.

Auch dieser Effekt läßt sich in freeship/delftship abbilden. Das Ergebnis kann schon manchmal überraschen.
Tritt dann noch zu diesen Hilfsmitteln das fundierte Fachwissen hinzu, das Hinweise zur Optimierung der Wasserlinien geben mag, dann können schöne, gut segelnde Schiffchen entstehen.
